Handboek Inrichting Openbare Ruimte 2021
Geldend van 06-08-2021 t/m heden
Intitulé
Handboek Inrichting Openbare Ruimte 2021Leeswijzer
Voor u ligt het handboek openbare ruimte van de gemeente Wijk bij Duurstede. Dit handboek schept randvoorwaarden voor de inrichting en verzekert daarmee het toekomstige beheer van de openbare ruimte. De essentie van dit handboek is dat het aandachtspunten benoemt die belangrijk zijn voor een goed functionerende en onderhoudbare openbare ruimte, maar alleen daar waar nodig specifieke Wijkse oplossingen voorschrijft.
Dit handboek openbare ruimte is door het college vastgesteld en vormt een bindende leidraad. In overleg met team Beheer Openbare Ruimte kan, indien goed gemotiveerd, worden afgeweken van de richtlijnen. Het handboek wordt aangepast indien daar aanleiding toe is. Gedurende de komende jaren zal de inhoud wijzigen in nieuwe versies op basis van nieuwe inzichten en innovaties op het gebied van beheer openbare ruimte. Vraag daarom altijd de laatste versie op.
De inleiding beschrijft kort de doelstelling, de positie van, en de gedachte achter het handboek. Het tweede deel beschrijft de algemene bepalingen, begrippen en verantwoordelijkheden voor projecten in de openbare ruimte. In Werkwijze en processen staan de processen beschreven die de initiatiefnemer moet volgen om alle fasen van een planontwikkeling op een correcte manier te doorlopen. De richtlijnen zijn de vinden in het laatste deel, deze richtlijnen dient de initiatiefnemer te hanteren voor de door hem/haar te vervaardigen producten.
Hoofdmenu
1. Inleiding
Doelstelling
We willen een kwalitatief goede openbare ruimte, met een inrichting die is afgestemd op de verschillende functies en die we goed in stand kunnen houden. De kwaliteit van de openbare ruimte is gebaat bij samenwerking en onderlinge afstemming tussen alle vakgebieden die zich bezighouden met ontwikkeling, (her)inrichting en beheer. Zowel bij nieuwe aanleg als herstructurering van de bestaande omgeving moeten we daarvoor de juiste randvoorwaarden creëren.
Positie handboek
Dit handboek inrichting openbare ruimte (HIOR) schept randvoorwaarden en geeft richtlijnen voor de inrichting en verzekert daarmee het toekomstige beheer van de openbare ruimte. Het gaat om de openbare ruimte die in beheer komt van de gemeente zoals beschreven in hoofdstuk
2. Dit handboek openbare ruimte is initieel door het college vastgesteld en vormt een bindende leidraad en is het uitgangspunt bij overeenkomsten met externe partijen. Gedurende de komende jaren zal de inhoud wijzigen in nieuwe versies op basis van nieuwe inzichten en innovaties op het gebied van beheer openbare ruimte, deze worden door de directie vastgesteld.
Wanneer de in dit handboek gehanteerde eisen, voorwaarden, maten of andere uitgangspunten afwijken van de genoemde landelijke normen, richtlijnen of bepalingen, dan prevaleert het voorliggend handboek.
Ontwerpen blijft altijd maatwerk. Het is mogelijk dat zich een situatie voordoet, waarbij gegronde redenen zijn om van de richtlijnen af te wijken. In overleg met team Beheer Openbare Ruimte kan, indien goed gemotiveerd, worden afgeweken van de richtlijnen. Deze richtlijnen beschrijven de basiskwaliteit van de openbare ruimte en bij het opplussen van de openbare ruimte moeten de extra “beheer” kosten onderbouwd worden. Deze onderbouwing vormt de basis om ook extra budget te reserveren om de extra kwaliteit ook in de toekomst te kunnen waarborgen.
Bij het opstellen van dit nieuwe handboek werkten team Beheer Openbare Ruimte (BOR) en het projectmanagement bureau (PMB) nauw samen. Daarnaast hebben team leefomgeving (LFO) en team samenleving input geleverd. De openbare ruimte is constant in ontwikkeling net als de kaders die zijn gesteld ten aanzien van het ontwerp. De richtlijnen zijn dynamisch vormgegeven. Dit betekent dat deze van tijd tot tijd worden herzien.
Over het handboek openbare ruimte
De feitelijke inhoud van het HIOR wordt gevormd door een uitgebreide set aan (technische) richtlijnen. Deze zijn opgenomen in hoofdstuk 4. Elke richtlijn volgt de structuur van “het wat” – het “waarom” – en het “hoe”.
Alle richtlijnen zijn uitgewerkt naar 3 niveaus; “het wat”, “het waarom” en “het hoe”
De essentie hierachter is dat het HIOR aandachtspunten benoemt die belangrijk zijn voor een goed functionerende en onderhoudbare openbare ruimte. En alleen daar waar nodig specifieke Wijkse oplossingen voorschrijft. In het HIOR is een nadrukkelijke koppeling gemaakt met het ruimtelijke beleid en ambities rond bijvoorbeeld participatie, gezondheid en klimaatadaptatie. Het HIOR benoemt in de eerste plaats wat het aandachtspunt is en de motivatie waarom dat zo belangrijk is (het wat en waarom). Initiatiefnemers en plannenmakers worden uitgenodigd creatief mee te denken over ruimtelijke en/of technische oplossingen om bij te dragen aan de ambities. Soms worden echter aanvullende concrete inhoudelijke en/of procesmatige eisen genoemd (het hoe). Bij diverse richtlijnen wordt daarvoor doorverwezen naar meer gedetailleerde normen, richtlijnen of illustraties.
Alle richtlijnen zijn opgehangen aan specifieke projectfases
Iedere richtlijn is gekoppeld aan een specifieke fase in het proces van de (her)ontwikkeling van de openbare ruimte zoals beschreven in paragraaf
2.2. Op deze manier geeft het HIOR een praktische handreiking voor de begeleiding van een (her)inrichtingsproject in de openbare ruimte.
2. Algemene bepalingen en begrippen
Verantwoordelijkheden
Voor elk project wijst de gemeente een projectmanager of projectleider aan. De projectmanager of -leider is verantwoordelijk voor het totale project, vanaf de initiatieffase tot en met de afrondingsfase. De beheeradviseurs zijn verantwoordelijk voor hun (technische) inbreng. Alle verzoeken, adviezen en afspraken worden schriftelijk vastgelegd.
Begrippen
Verantwoordelijkheden
Het projectmanagement bureau (PMB) van team EPV is belast met de realisatie van grotere ruimtelijke projecten. Team Beheer Openbare Ruimte (BOR) voert de kleinere en grotere vervangingsprojecten uit. Team BOR is verantwoordelijk voor het in stand houden en vervangen van de openbare ruimte en openbare voorzieningen en voert hierop directie en toezicht.
Openbare ruimte
Onder "openbare ruimte" wordt verstaan de niet uitgegeven gronden (in eigendom van de gemeente) en uitgegeven grond dat vrij toegankelijk is voor bewoners c.q. gebruikers.
Initiatiefnemer
Onder "initiatiefnemer" wordt elke partij verstaan die werken in de openbare ruimte ontwikkelt en/of realiseert. Dit kan zowel een gemeentelijke instelling als een particuliere instelling zijn.
Projectfasering
Met een project worden in dit HIOR alle civiel- en cultuurtechnische activiteiten van enige omvang in de openbare ruimte bedoeld. Een deel van de reguliere (onderhouds)werkzaamheden kunnen als een project beschouwd worden, bijvoorbeeld de herinrichting van een straat.
In dit HIOR worden de volgende projectfasen onderscheiden:
- •
Initiatieffase
- •
Definitiefase
- •
Ontwerpfase (schets-, voorlopig- en definitief ontwerp)
- •
Voorbereidingsfase
- •
Uitvoeringsfase
- •
Beheer- en Nazorgfase
Bovenstaande fasering en de beschrijving zijn gebaseerd op de huidige werkwijze. Afhankelijk van de grootte en de omvang van het betreffende project zullen alle activiteiten en elke fase doorlopen worden dan wel worden fases gecomprimeerd.
Vergunningen en onderzoeken
Bij de realisatie van een project kunnen vergunningen en/of onderzoeken nodig zijn. De initiatiefnemer dient alle voor de werkzaamheden benodigde vergunningen aan te vragen. De initiatiefnemer dient er rekening mee te houden dat voor het verkrijgen van sommige vergunningen lange termijnen gelden. Afhankelijk van het type vergunning kan het noodzakelijk zijn dat het college van burgemeester en wethouders en de gemeenteraad een besluit moeten nemen. Daarnaast kunnen in vergunningen beperkingen worden opgelegd ten aanzien van bijvoorbeeld de geldigheid van de vergunning.
De initiatiefnemer is zelf verantwoordelijk voor het verkrijgen van een overzicht van de benodigde vergunningen en besluiten. Op de site www.omgevingsloket.nl is een snelle check mogelijk voor de vergunningen waar de gemeente bevoegd gezag is.
3. Werkwijze en processen
Team Beheer Openbare Ruimte (BOR) is naast beheerder deels inrichter van de openbare ruimte. Ook stelt Team BOR voor verschillende onderwerpen (mede) het beleid op. Vanuit haar beleid- en beheertaken stelt Team BOR voorwaarden waaraan de inrichting van de openbare ruimte moet voldoen.
De gemeente toetst de plannen vanuit haar verantwoordelijkheid voor de inrichting en het beheer van de openbare ruimte aan dit handboek. De verantwoordelijkheid voor het ontwerp (inclusief berekeningen) en de realisatie blijft bij de marktpartij die als initiatiefnemer van het project optreedt. De gemeente ondertekent bestek en tekeningen voor akkoord. Dit laat de verantwoordelijkheid en aansprakelijkheid van de initiatiefnemer voor een goede en deugdelijk voorbereiding en uitvoering van het werk onverlet.

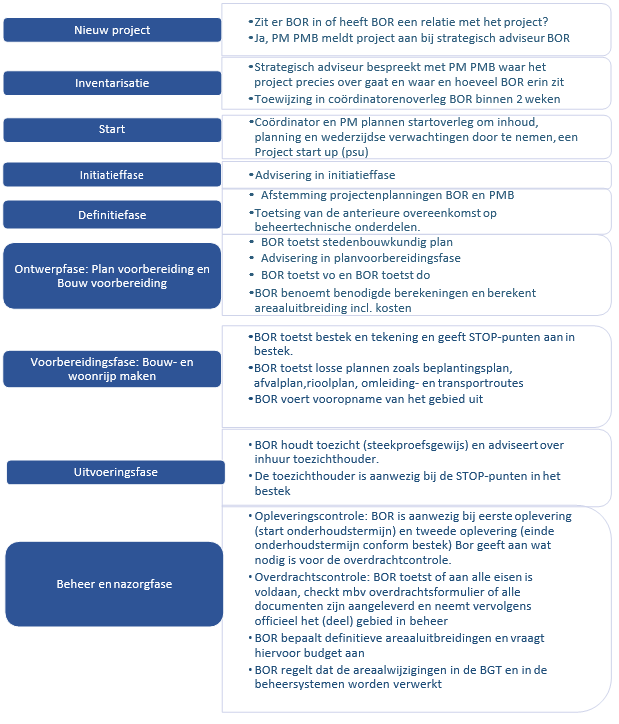

Intern proces
In het volgende overzicht wordt weergeven hoe BOR en PMB met elkaar samenwerken (het interne proces) in een project.
Extern proces
In het volgende overzicht staat beschreven welke stappen de initiatiefnemer en de gemeente, team BOR met elkaar doorlopen in een project.
4. Richtlijnen
In dit deel van het handboek zijn de richtlijnen opgenomen die we als gemeente stellen ten aanzien van de inrichting (het ontwerp), het beheer en de materialen van de openbare ruimte. Er wordt zo min mogelijk voorgeschreven welke materialen worden gebruikt, maar vooral welke minimale eisen aan het materiaal worden gesteld met betrekking tot de functie.
Handleiding
In dit hoofdstuk is een uitgebreide set richtlijnen opgenomen. Deze zijn gecategoriseerd naar elf fysieke onderdelen van de openbare ruimte. Elke richtlijn volgt de structuur van “het wat” – het “waarom” – en het “hoe”.
Het wat, waarom en hoe
In het HIOR leggen we uit wat onze zorg- en aandachtspunten zijn en motiveren we waarom we voor sommige opgaven voor gestandaardiseerde Wijkse oplossingen kiezen. De richtlijnen in het HIOR zijn hiervoor uitgewerkt naar de drie niveaus van het “wat, het waarom en het hoe”.
- •
Wat In een gebiedende wijze beschrijven we in de eerste plaats WAT de gemeente Wijk bij Duurstede zo belangrijk vindt: waar we aandacht voor vragen. De “wat-vraag” is zo beschreven dat het initiatiefnemers, ontwerpers en planvoorbereiders vraagt om met een concrete actie te komen. Dit doen we in "Twitterteksten“.
- •
Waarom De wat-vragen worden op een tweede niveau “van het WAAROM” nader toegelicht. We motiveren hier waarom er aandacht wordt gevraagd voor een bepaald onderwerp. Het kan gaan om een beknopte toelichting van vastgestelde Wijkse beleidsuitgangspunten of landelijk beleid. Ook kan het gaan om een uitleg waarom bepaalde oplossingen naar ervaring van de gemeente in de praktijk niet goed werken. Indien er gestandaardiseerde oplossingen worden beschreven wordt bij ‘het waarom’ ook beschreven waarom er voor deze oplossing wordt gekozen.
- •
Hoe Op het derde niveau “van het hoe” volgen tot slot de meer gedetailleerde toelichtingen van mogelijke oplossingen en te volgen werkwijzen. Bij veel van deze toelichtingen zijn verwijzingen opgenomen naar afzonderlijke bijlagen, met bijvoorbeeld profieltekeningen, standaardoplossingen, illustraties, sortiments- lijsten, bestaande beleidsnota's en zelfstandig te lezen bijlagen.
De projectfasering
In dit HIOR worden de volgende projectfasen onderscheiden:
- •
Initiatieffase – “Welk programma ga je realiseren, met welke uitgangspunten?”
- •
Definitiefase – “Wat wil je doen?”
- •
Ontwerpfase – “Hoe wil je het doen en hoe maak je het?”
- •
Voorbereidingsfase – “Het uitvoeringsontwerp” (bestek)
- •
Uitvoeringsfase – “de uitvoering buiten”
- •
Beheer- en nazorgfase – “oplevering van het project” (overdracht/nazorg)
Elke fase heeft een eigen betekenis en die verband heeft met besluitvorming, overdracht tussen gemeentelijke diensten, vergunningen en externe communicatie.
Richtlijnen totaal
|
Nr. |
Categorie |
Twittertekst |
|

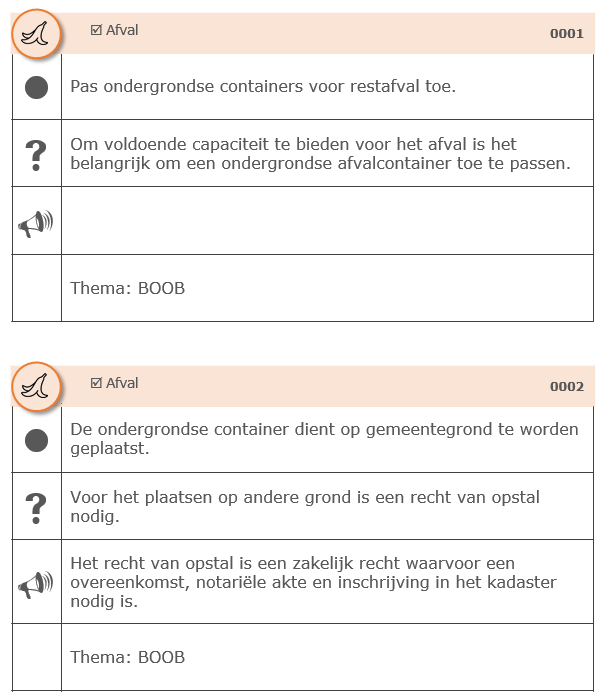

0001 |
Afval |
|
|
0002 |
Afval |
De ondergrondse container dient op gemeentegrond te worden geplaatst |
|
0003 |
Afval |

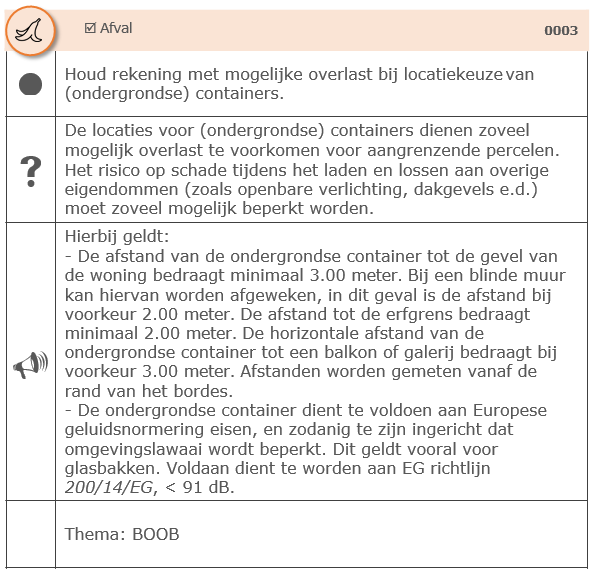

Houd rekening met mogelijke overlast bij locatiekeuze van (ondergrondse) containers |
|
0004 |
Afval |
|
|

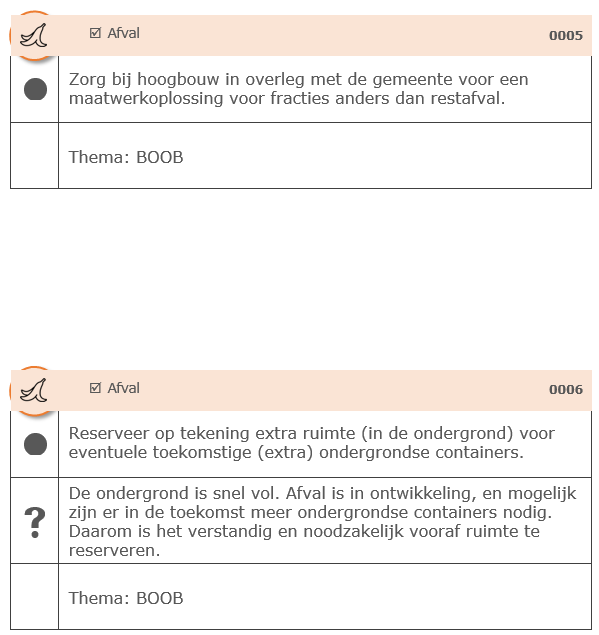

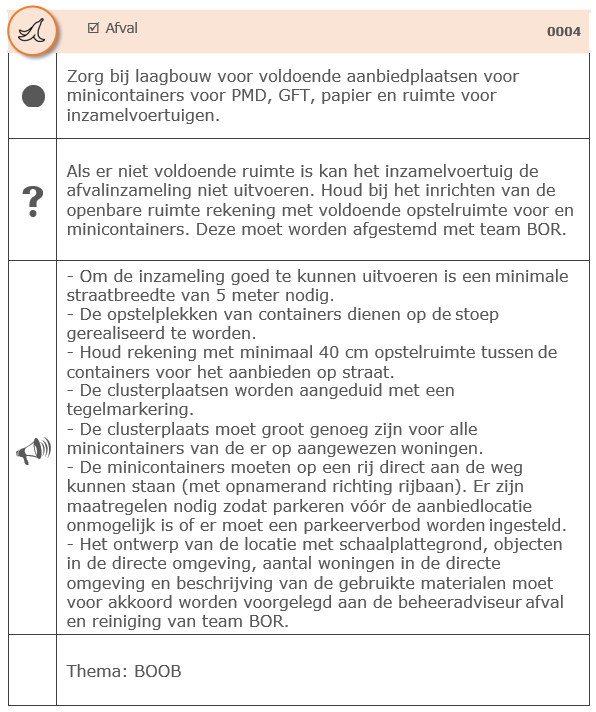

0005 |
Afval |
|
|
0006 |
Afval |
|
|

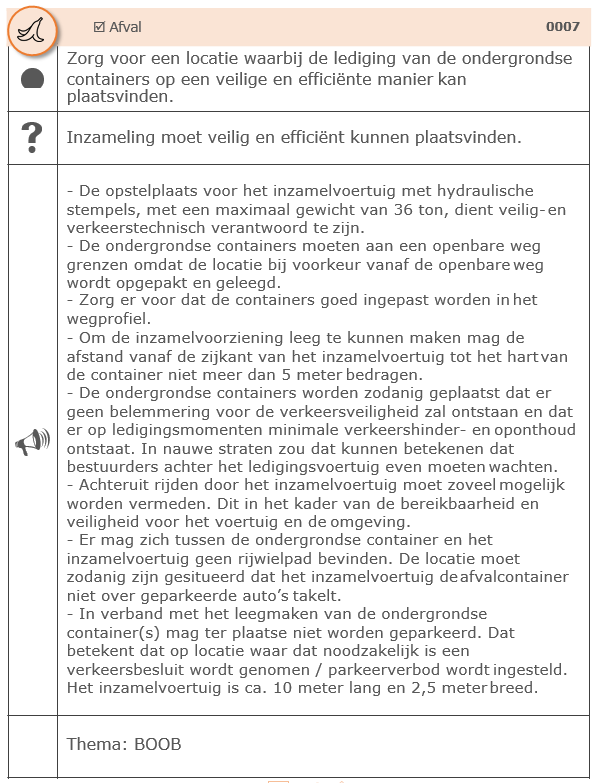

0007 |
Afval |
|
|
0008 |
Afval |
|
|
0009 |
Afval |
Betrek bewoners bij het bepalen van de locaties van wijk- en ondergrondse containers |
|
0010 |
Afval |
|
|

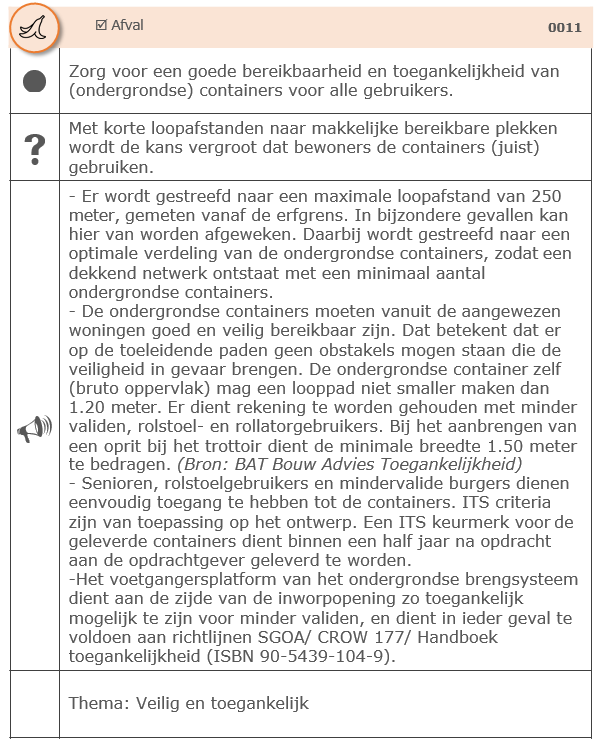

0011 |
Afval |
|
|
0012 |
Afval |
Houd bij het plaatsen van containers rekening met het onderhoud |
|

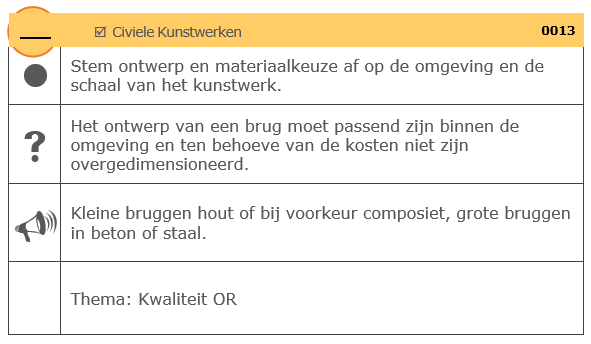

0013 |
Civiele Kunstwerken |
Stem ontwerp en materiaalkeuze af op de omgeving en de schaal van het kunstwerk |
|
0014 |
Civiele Kunstwerken |

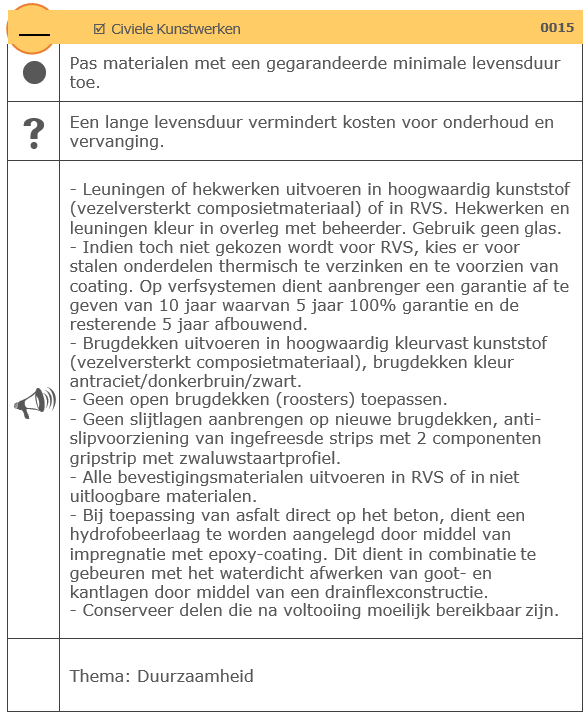

Pas materialen met een gegarandeerde minimale levensduur toe |
|
Nr. |
Categorie |
Twittertekst |
|
0015 |
Civiele Kunstwerken |
|
|

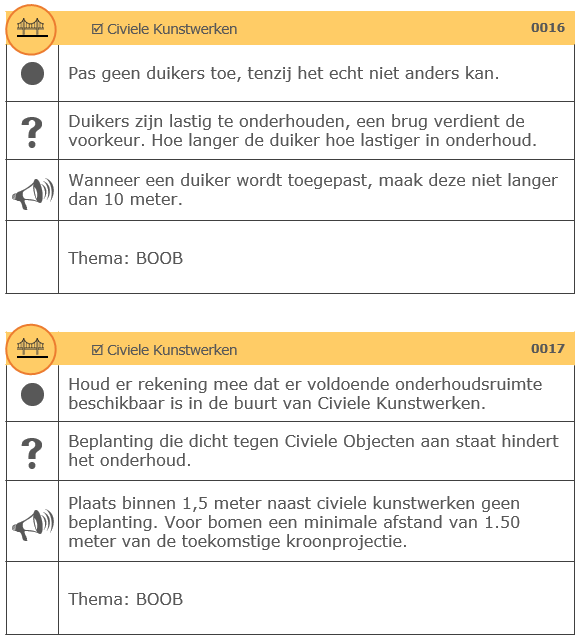

0016 |
Civiele Kunstwerken |
|
|
0017 |
Civiele Kunstwerken |
|
|

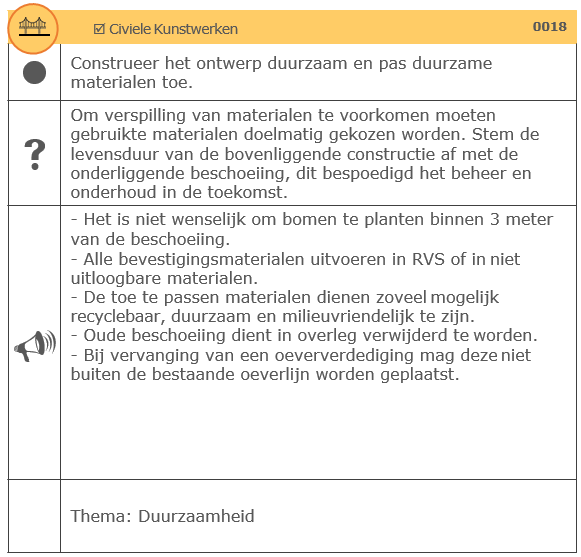

0018 |
Civiele Kunstwerken |
Construeer het ontwerp duurzaam en pas duurzame materialen toe |
|

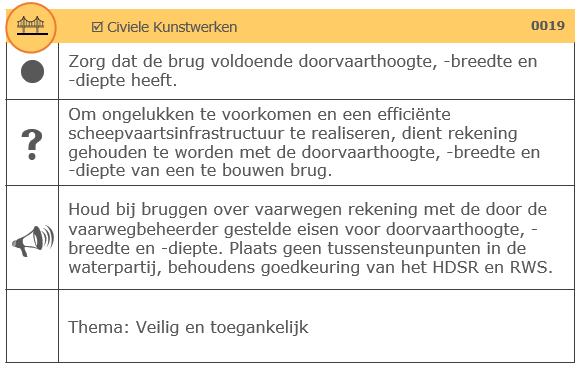

0019 |
Civiele Kunstwerken |
Zorg dat de brug voldoende doorvaarthoogte - breedte en -diepte heeft |
|
0020 |
Civiele Kunstwerken |

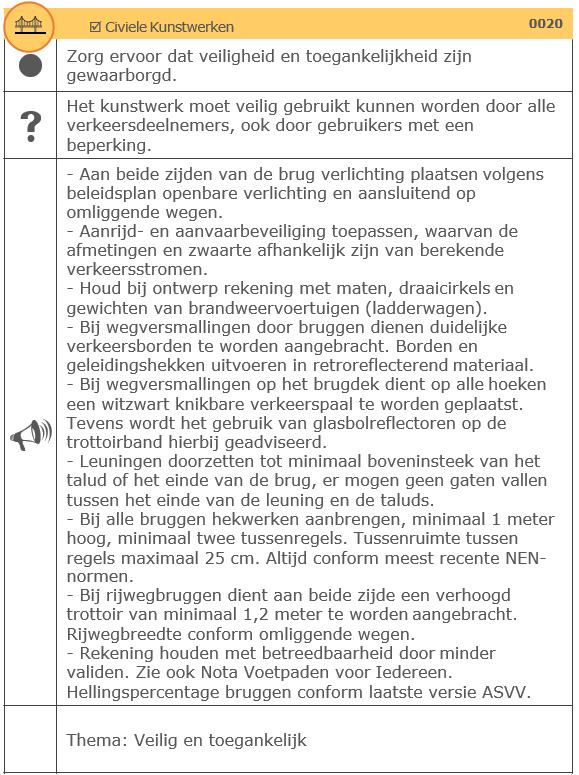

Zorg ervoor dat veiligheid en toegankelijkheid zijn gewaarborgd |
|
0021 |
Civiele Kunstwerken |

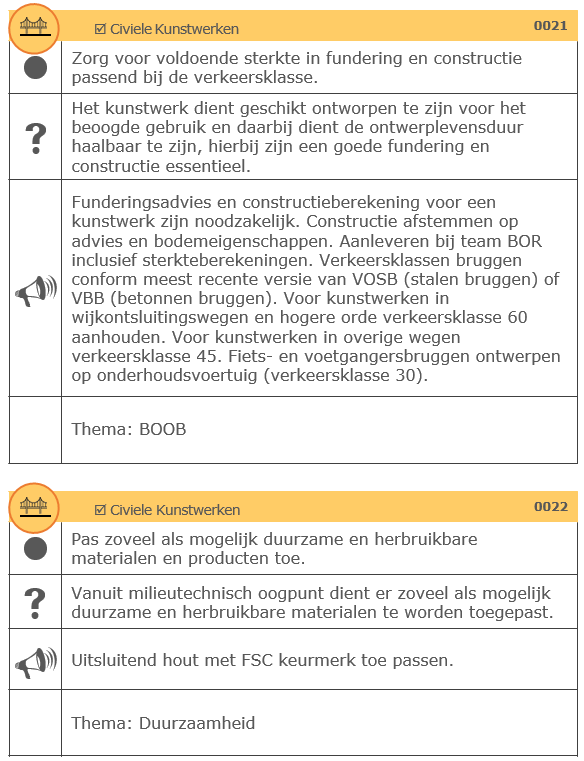

Zorg voor voldoende sterkte in fundering en constructie passend bij de verkeersklasse |
|
0022 |
Civiele Kunstwerken |
|
|

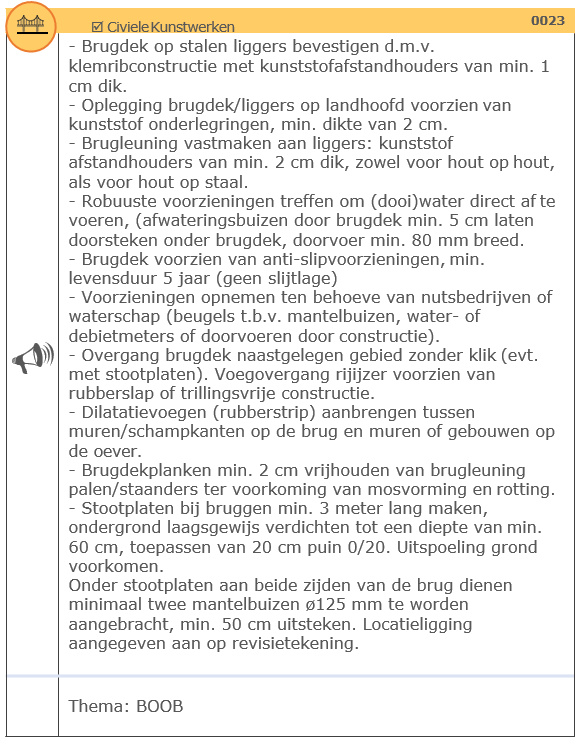

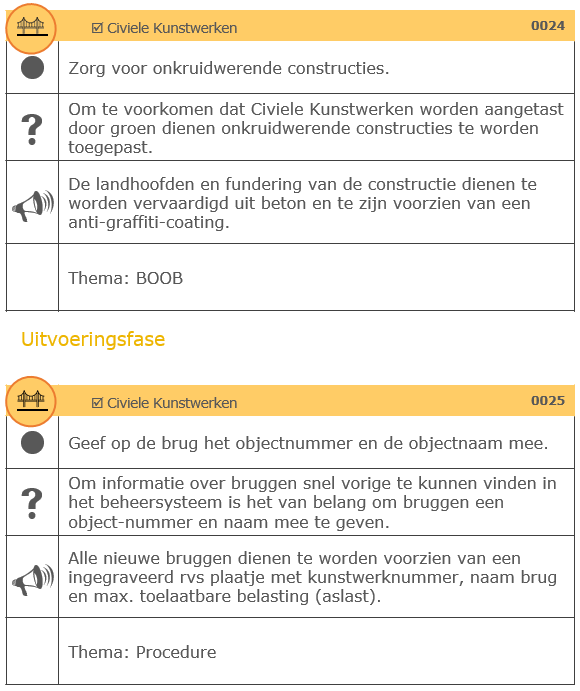

0023 |
Civiele Kunstwerken |
|
|
0024 |
Civiele Kunstwerken |
|
|
0025 |
Civiele Kunstwerken |
|
|

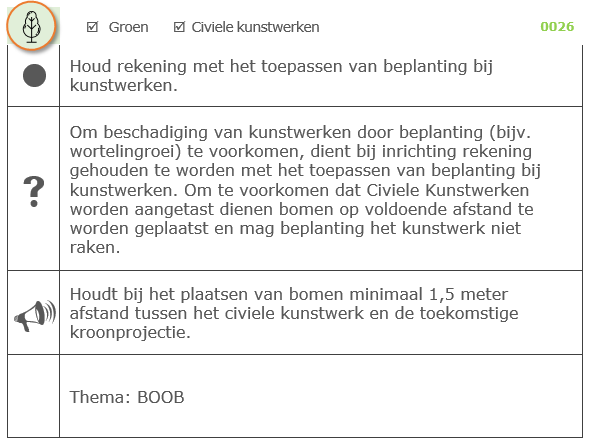

0026 |
Groen, Civiele Kunstwerken, |
Houd rekening met het toepassen van beplanting bij kunstwerken |
|

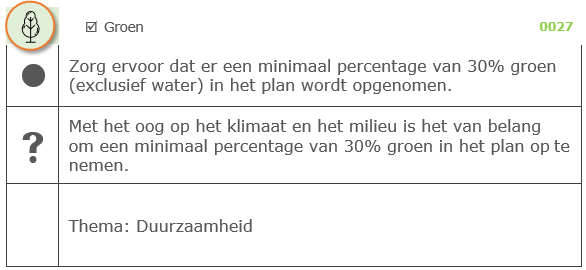

0027 |
Groen |
|
|
0028 |
Groen |
|
|

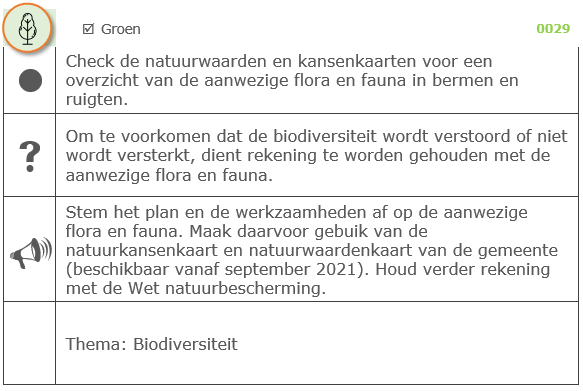

0029 |
Groen |
|
Nr. |
Categorie |
Twittertekst |
|
0030 |
Groen |

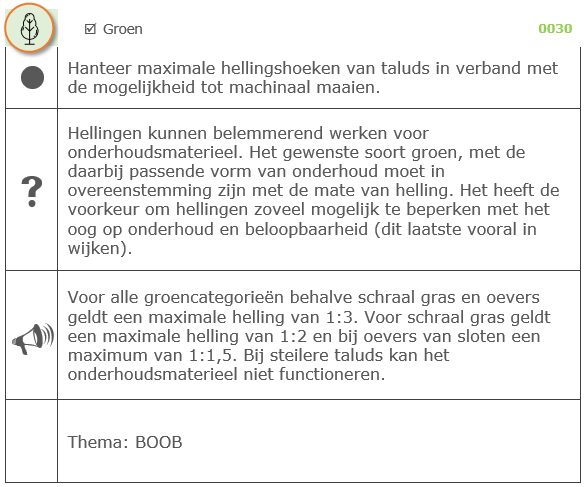

Hanteer maximale hellingshoeken van taluds in verband met de mogelijkheid tot machinaal maaien |
|

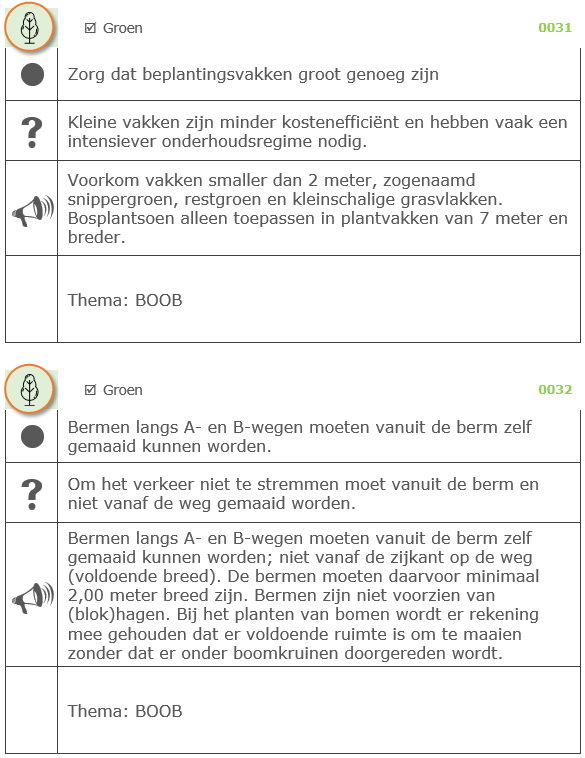

0031 |
Groen |
|
|
0032 |
Groen |
Bermen langs A- en B-wegen moeten vanuit de berm zelf gemaaid kunnen worden |
|

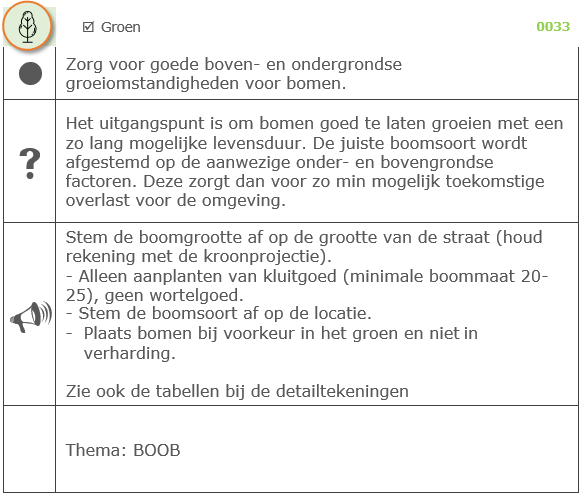

0033 |
Groen |

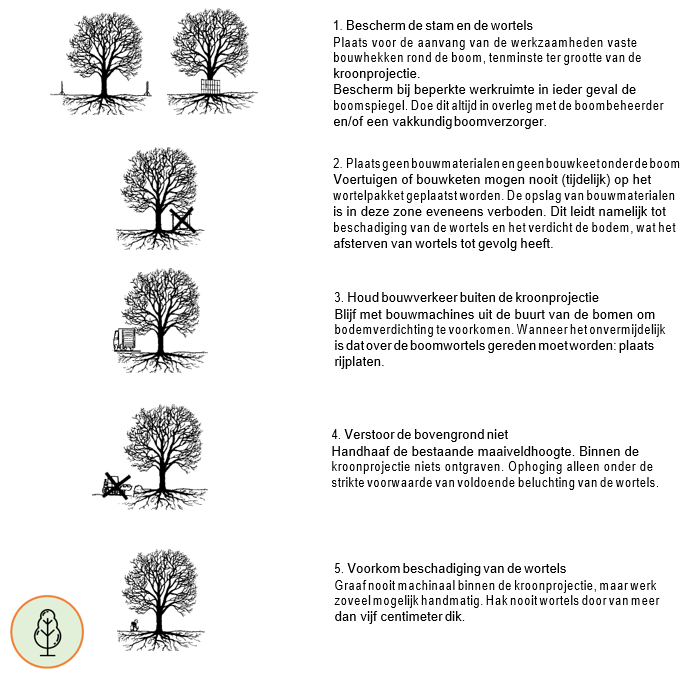

Zorg voor goede boven- en ondergrondse groeiomstandigheden voor bomen |
|

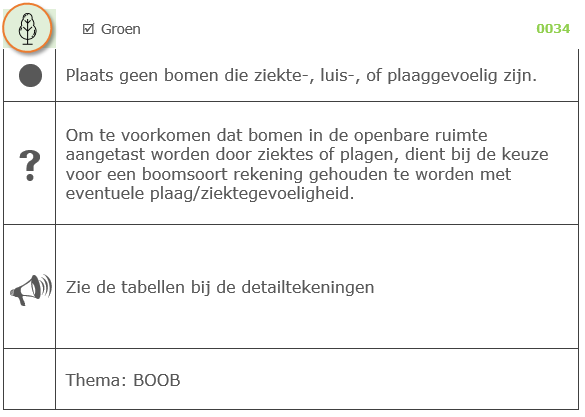

0034 |

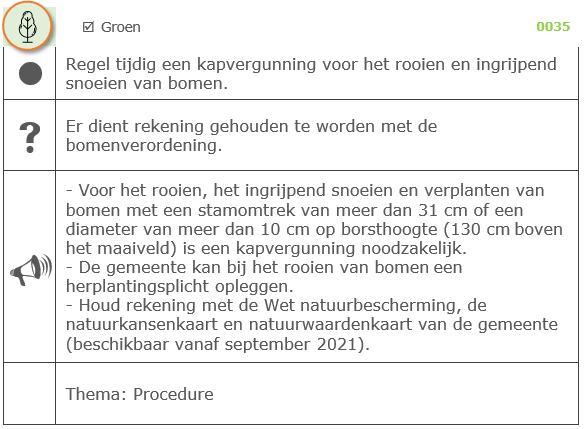

Groen |
|
|
0035 |
Groen |
|
|
0036 |
Groen |

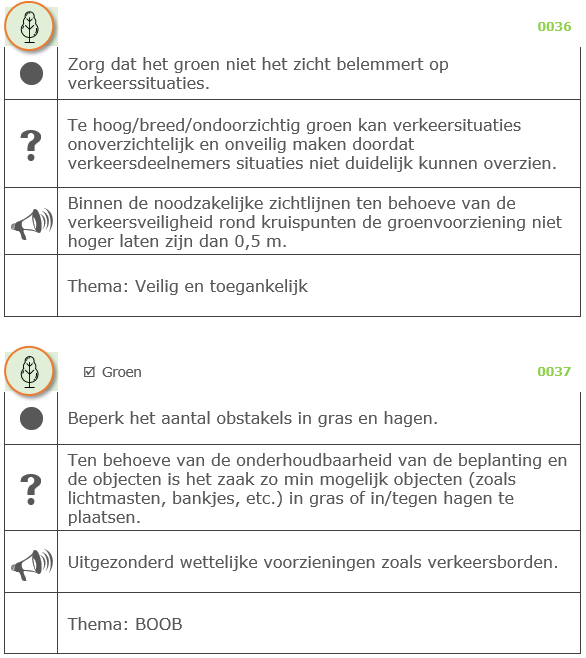

Zorg dat het groen niet het zicht belemmert op verkeerssituaties |
|
0037 |
Groen |
|
|
0038 |
Groen |
|
|
0039 |
Groen |

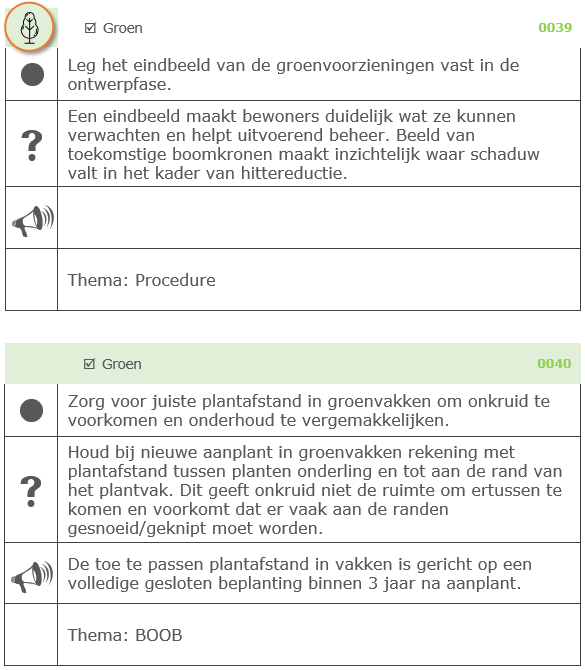

Leg het eindbeeld van de groenvoorzieningen vast in de ontwerpfase |
|
0040 |
Groen |
|
|
0041 |
Groen |
|
|
0042 |
Groen |
Plant vegetatie passend bij de grondsoort, standplaats en onderhoudsniveau |
|
0043 |
Groen |
Kies soorten en locaties zodanig dat de omgeving een zo groen mogelijke uitstraling krijgt |
|
Nr. |
Categorie |
Twittertekst |
|
0044 |
Groen |
|
|

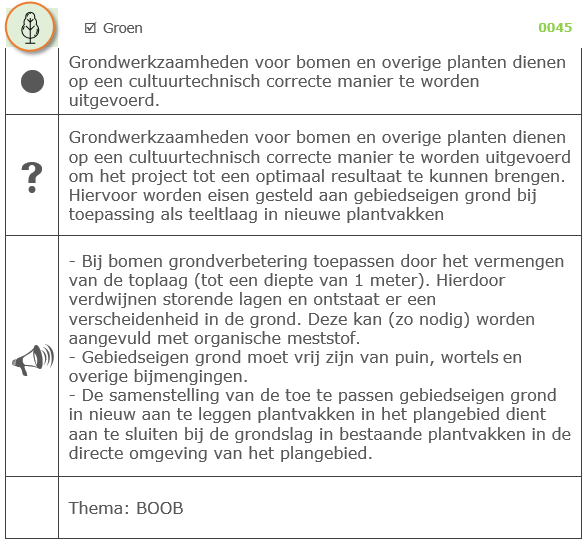

0045 |
Groen |
|
|
0046 |
Groen |
|
|
0047 |
Groen |
Maak alleen gebruik van organische meststoffen bij bomen en in wijken waar dit noodzakelijk is |
|

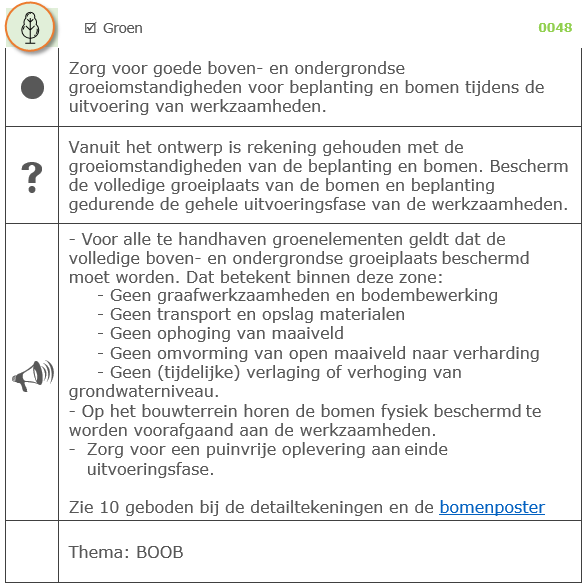

0048 |
Groen |
|
|

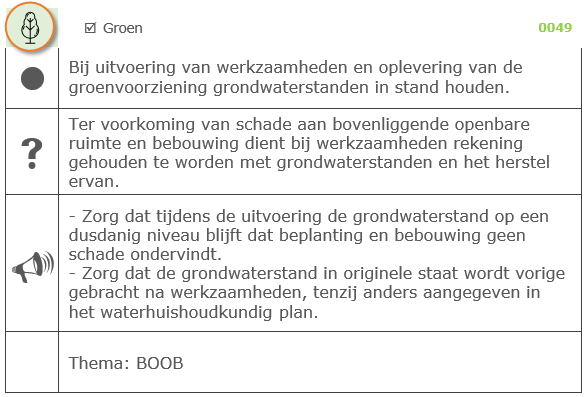

0049 |
Groen |
|
|

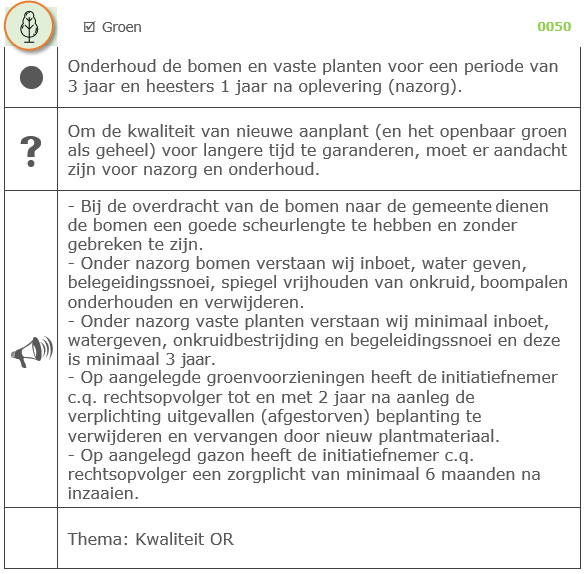

0050 |
Groen |
|
|
0051 |
Groen, Speelvoorziening en |
Let er bij speelfuncties op dat er waar mogelijk geen giftige/en of prikplanten geplaatst worden |
|

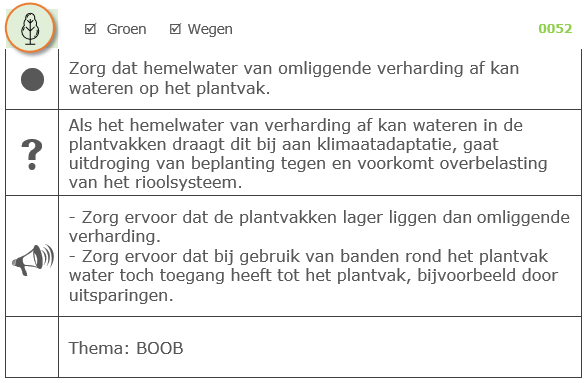

0052 |
Groen, Wegen |
Zorg dat hemelwater van omliggende verharding af kan wateren op het plantvak |
|

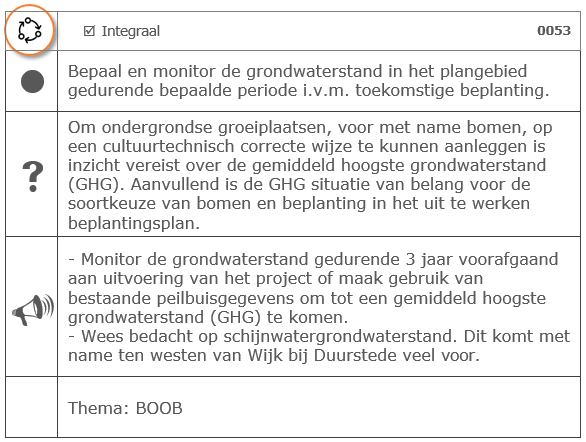

0053 |
Integraal |
|
|
0054 |
Integraal |
|
|
0055 |
Integraal |
Stem vervanging van de riolering af met grote werkzaamheden aan de overige openbare ruimte |
|

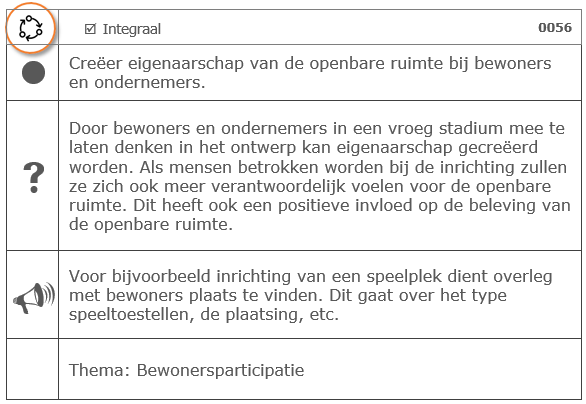

0056 |
Integraal |
Creëer eigenaarschap van de openbare ruimte bij bewoners en ondernemers |
|
Nr. |
Categorie |
Twittertekst |
|
0057 |
Integraal |
|
|
0058 |
Integraal |
|
|
0059 |
Integraal |
|
|

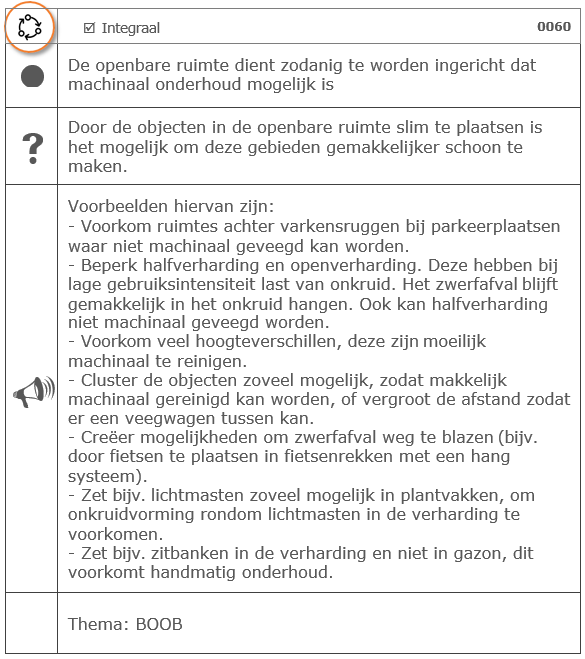

0060 |
Integraal |
De openbare ruimte dient zodanig te worden ingericht dat machinaal onderhoud mogelijk is |
|

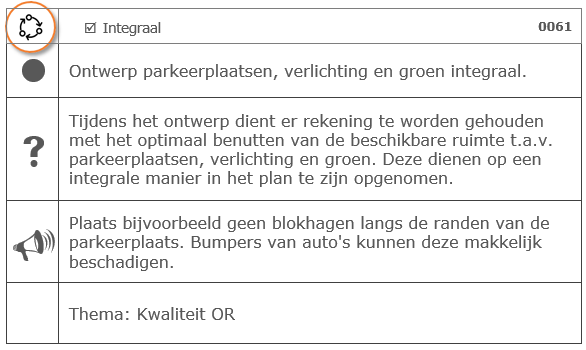

0061 |
Integraal |
|
|

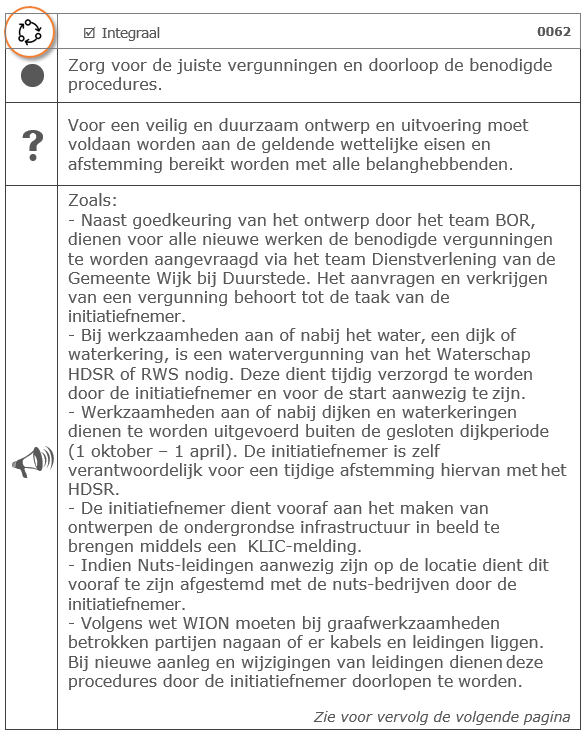

0062 |
Integraal |
Zorg voor de juiste vergunningen doorloop de benodigde procedures |
|
0064 |
Integraal |
Zorg dat openbare locaties, waaronder kunstwerken, bereikbaar zijn voor nood- en hulpdiensten |
|

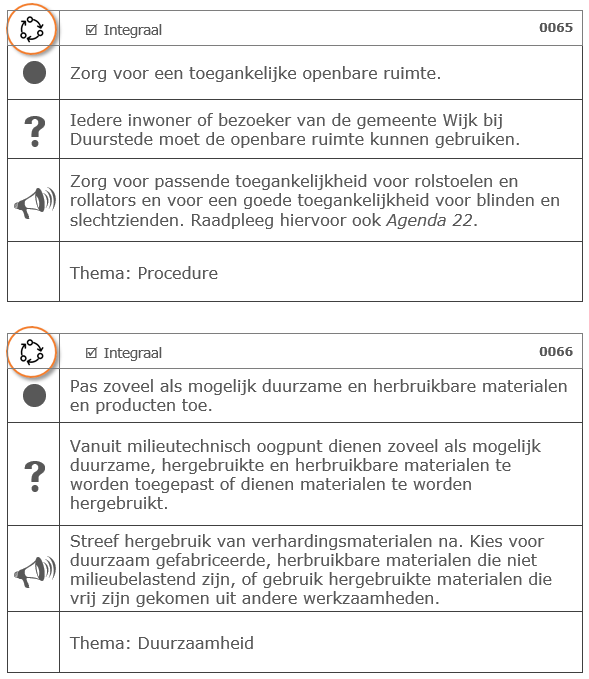

0065 |
Integraal |
|
|
0066 |
Integraal |
Pas zoveel als mogelijk duurzame en herbruikbare materialen en producten toe |
|

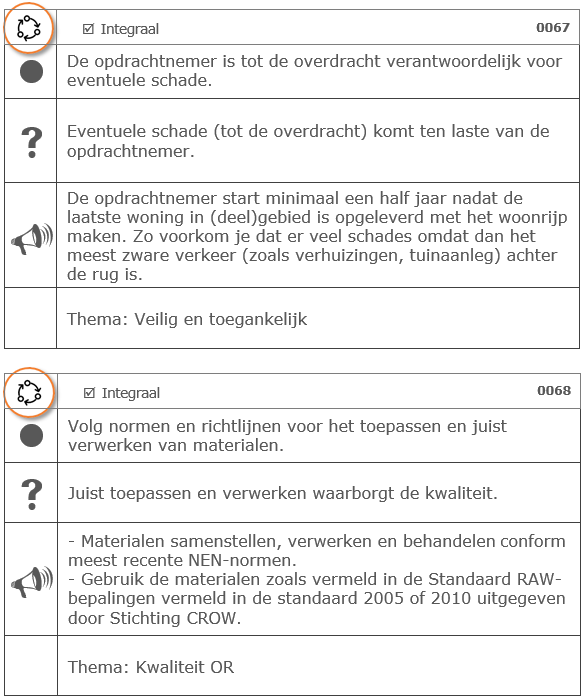

0067 |
Integraal |
De opdrachtnemer is tot de overdracht verantwoordelijk voor eventuele schade |
|
0068 |
Integraal |
Volg normen en richtlijnen voor het toepassen en juist verwerken van materialen |
|

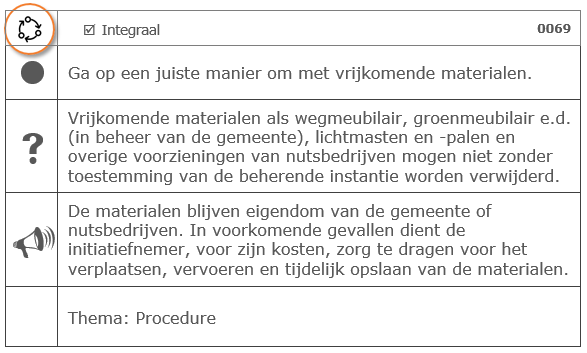

0069 |
Integraal |
|
|
0070 |
Integraal |

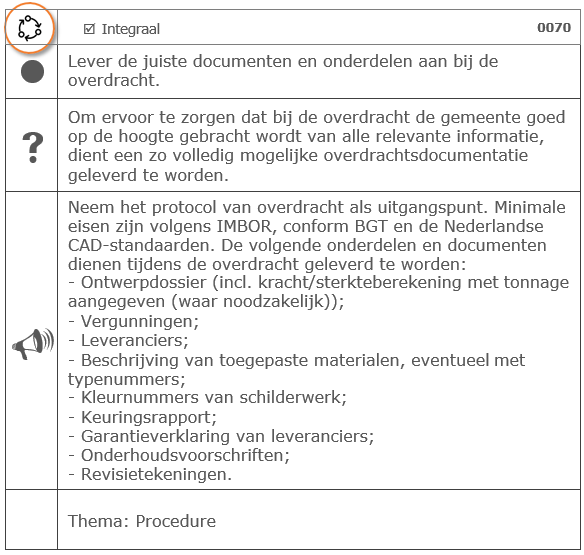

Lever de juiste documenten en onderdelen aan bij de overdracht |
|

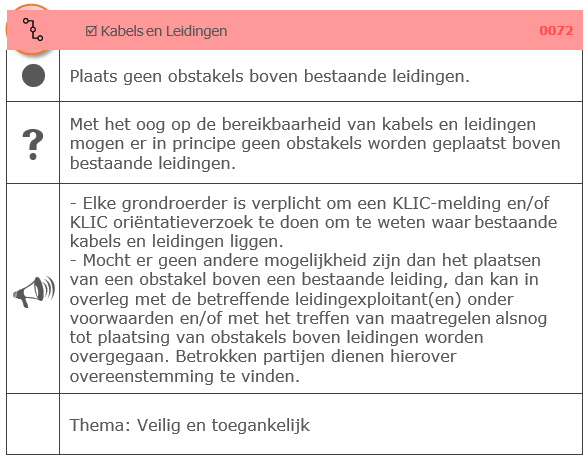

0071 |
Kabels en Leidingen |
|
Nr. |
Categorie |
Twittertekst |
|
0072 |
Kabels en Leidingen |
|
|
0073 |
Kabels en Leidingen |
Projecteer brandkranen/bluswatervoorzieningen zodanig dat brandbestrijding goed mogelijk is |
|
0074 |
Kabels en Leidingen |

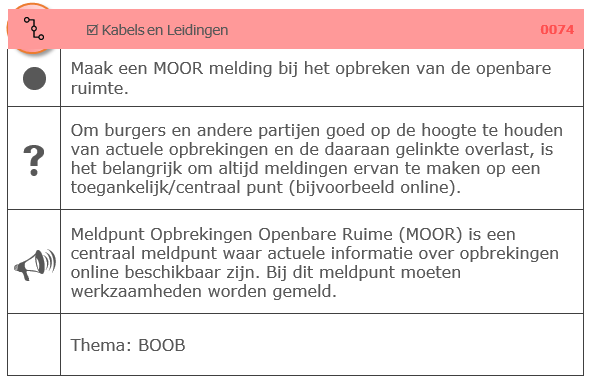

Maak een MOOR melding bij het opbreken van de openbare ruimte |
|
0075 |

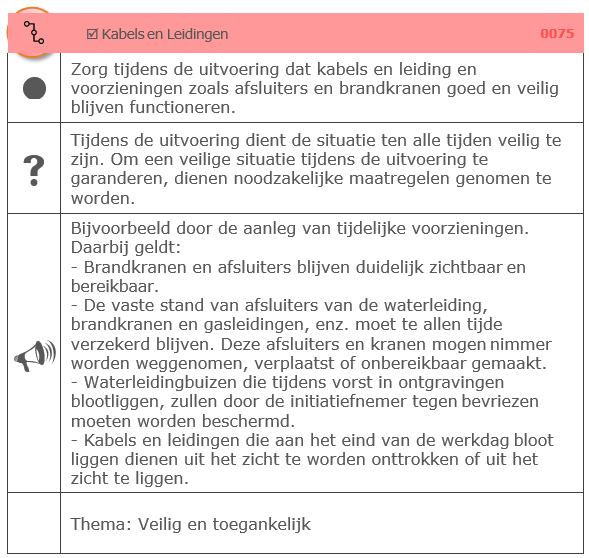

Kabels en Leidingen |
|
|

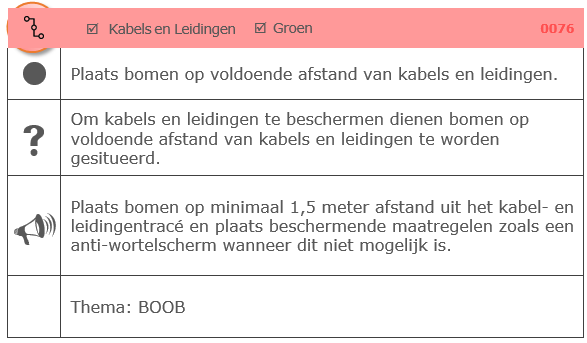

0076 |
Kabels en Leidingen, Groen, |
|
|

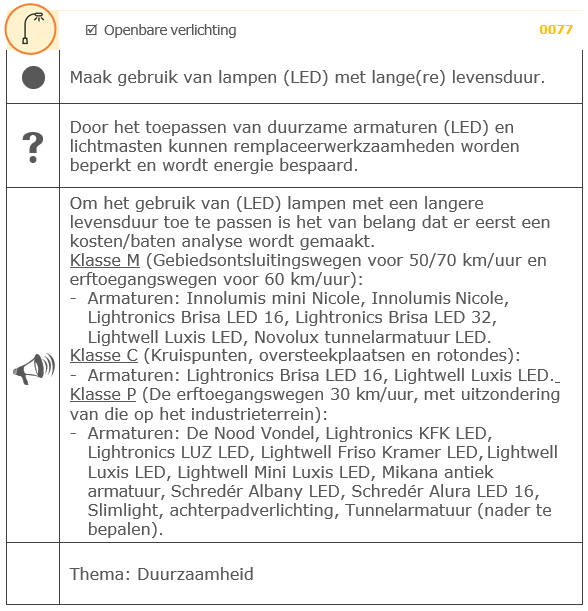

0077 |
Openbare Verlichting |
|
|

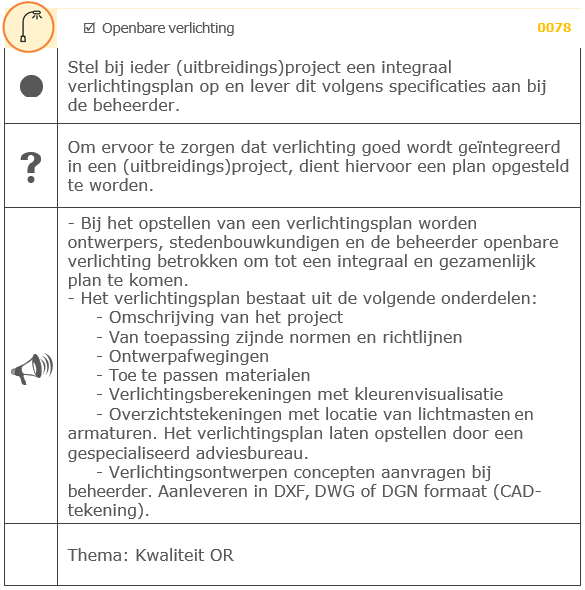

0078 |
Openbare Verlichting |
|
|

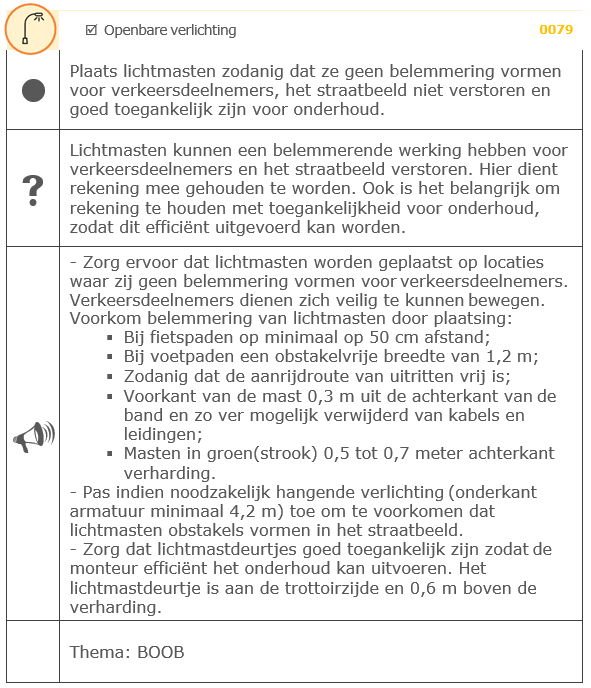

0079 |
Openbare Verlichting |
|
|

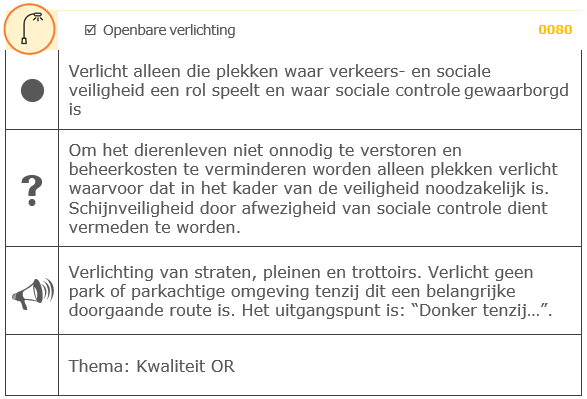

0080 |
Openbare Verlichting |
|
|
0081 |
Openbare Verlichting |
Zorg voor alle benodigde vergunningen, meldingen en afstemmingen met overige partijen |
|

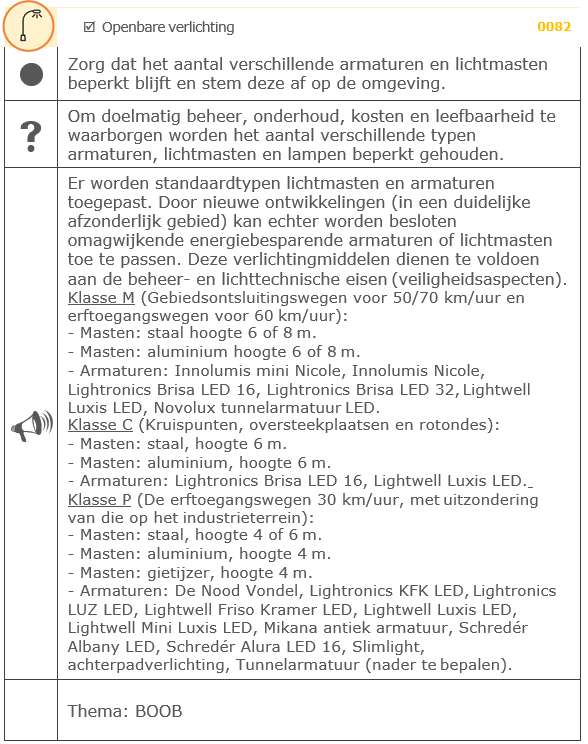

0082 |
Openbare Verlichting |
|
|

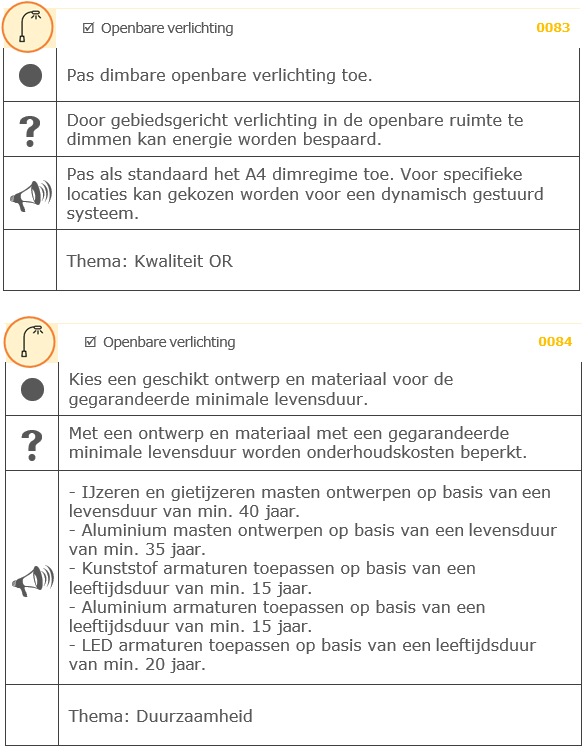

0083 |
Openbare Verlichting |
|
Nr. |
Categorie |
Twittertekst |
|
0084 |
Openbare Verlichting |
|
|

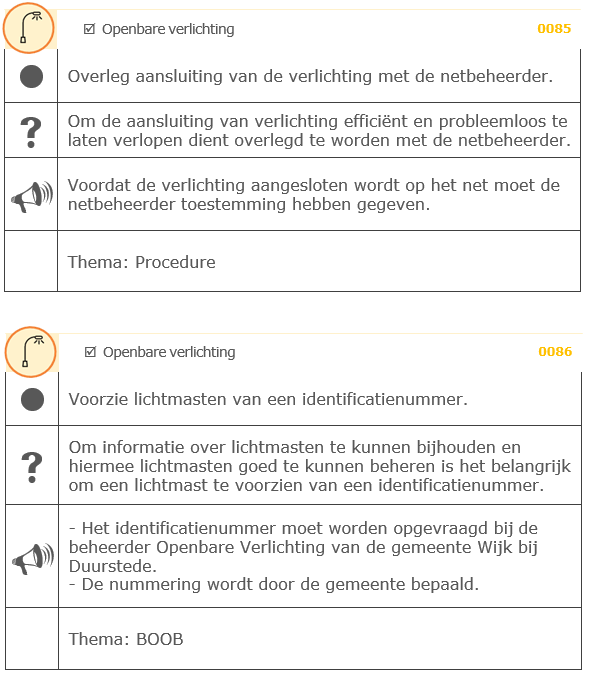

0085 |
Openbare Verlichting |
|
|
0086 |
Openbare Verlichting |
|
|

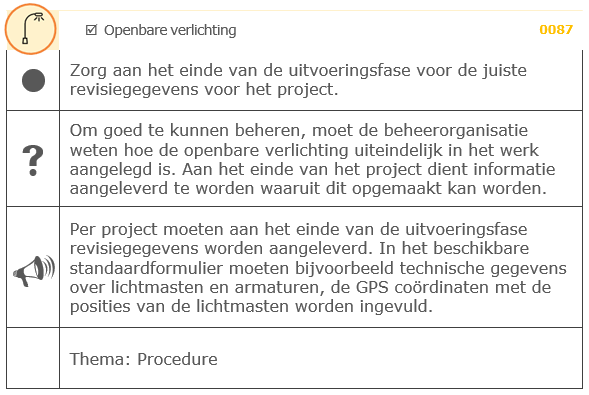

0087 |
Openbare Verlichting |
Zorg aan het einde van de uitvoeringsfase voor de juiste revisiegegevens voor het project |
|

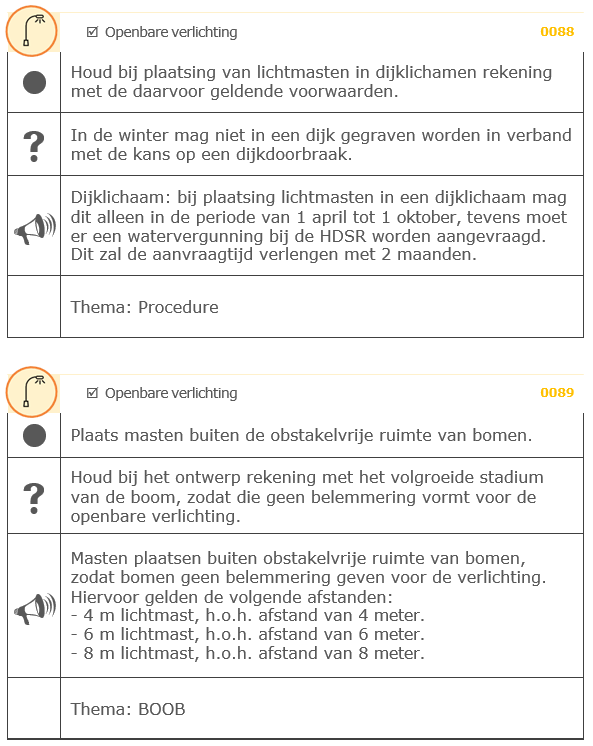

0088 |
Openbare Verlichting |

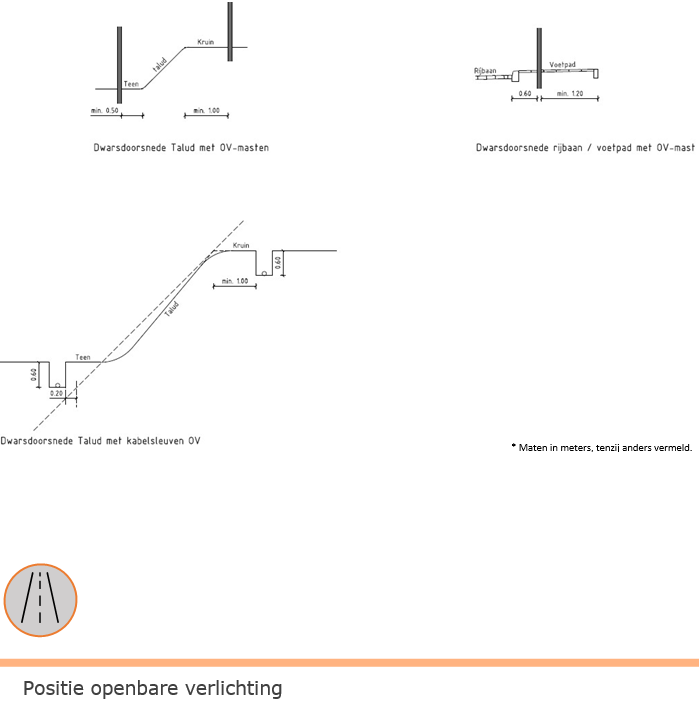

Houdt bij plaatsing van lichtmasten in dijklichamen rekening met de daarvoor geldende voorwaarden. |
|
0089 |
Openbare Verlichting, Groen |
|
|

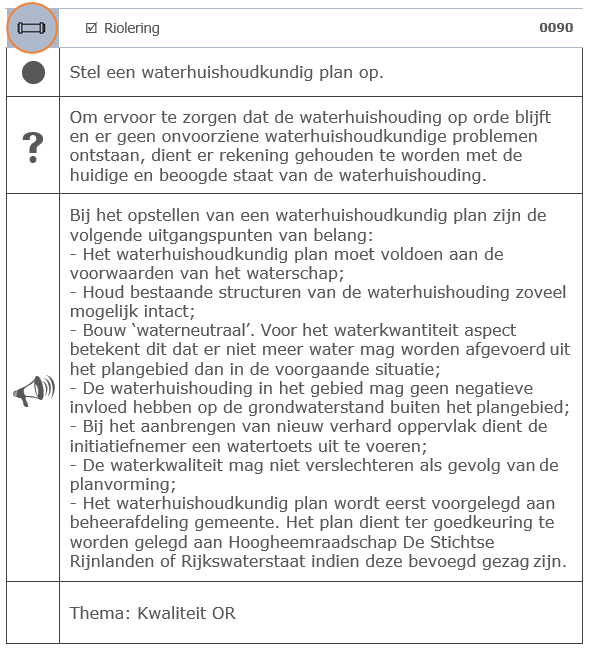

0090 |
Riolering |
|
|
0091 |
Riolering |
Stel een rioleringsplan op en legt dit ter goedkeuring voor aan de gemeente Wijk bij Duurstede. |
|

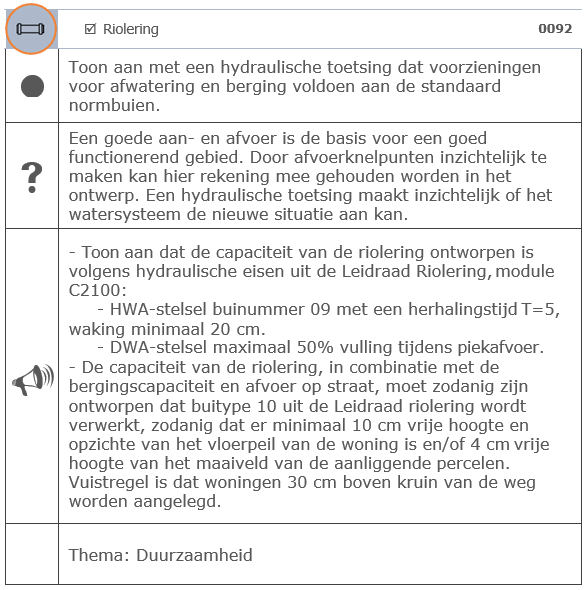

0092 |
Riolering |
|
|

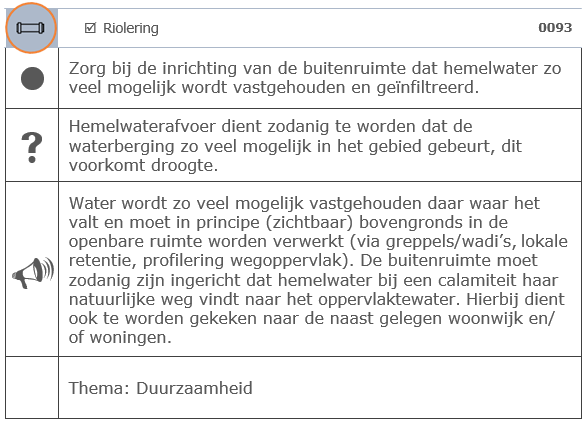

0093 |
Riolering |
|
|

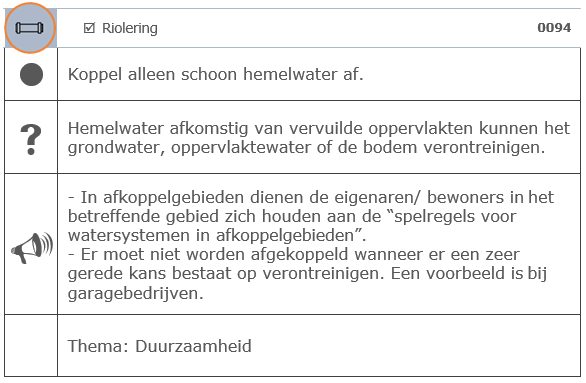

0094 |
Riolering |
|
|

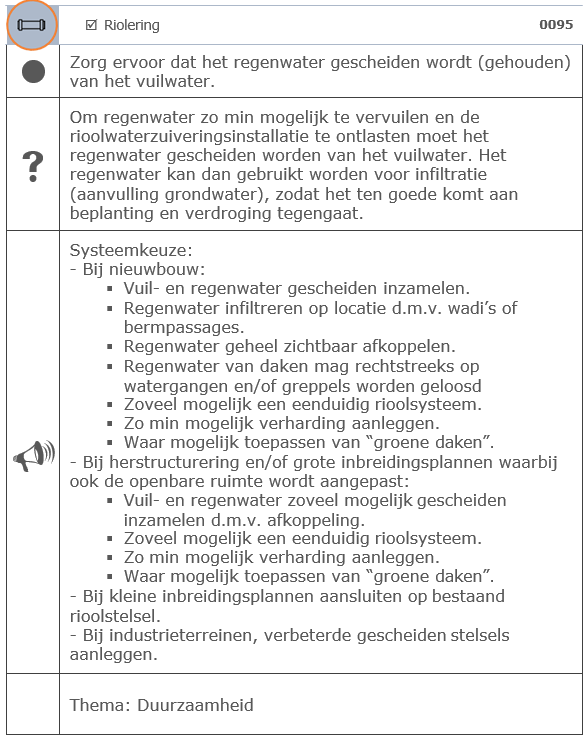

0095 |
Riolering |
Zorg ervoor dat het regenwater gescheiden wordt (gehouden) van het vuilwater. |
|

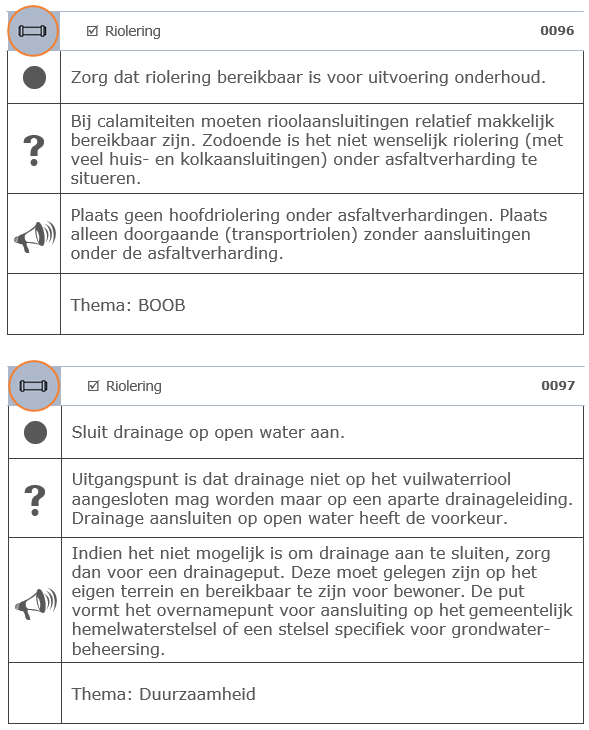

0096 |
Riolering |
|
|
0097 |
Riolering |
|
|
0098 |
Riolering |

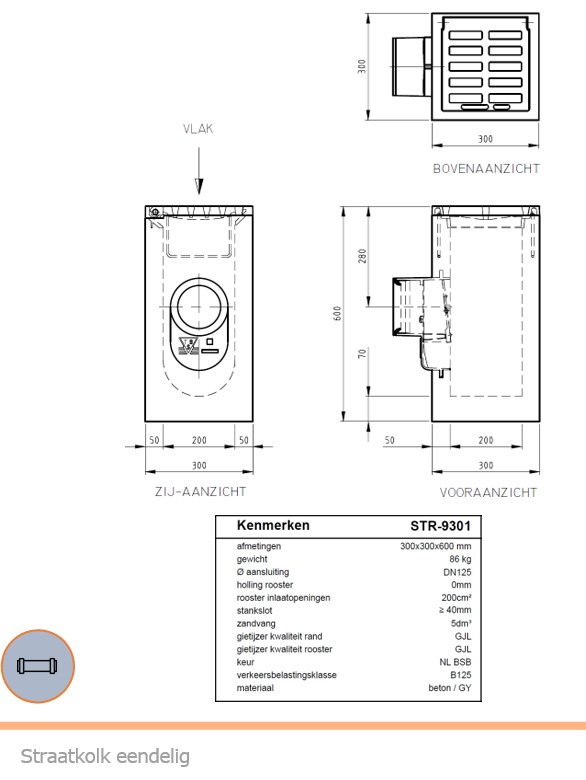

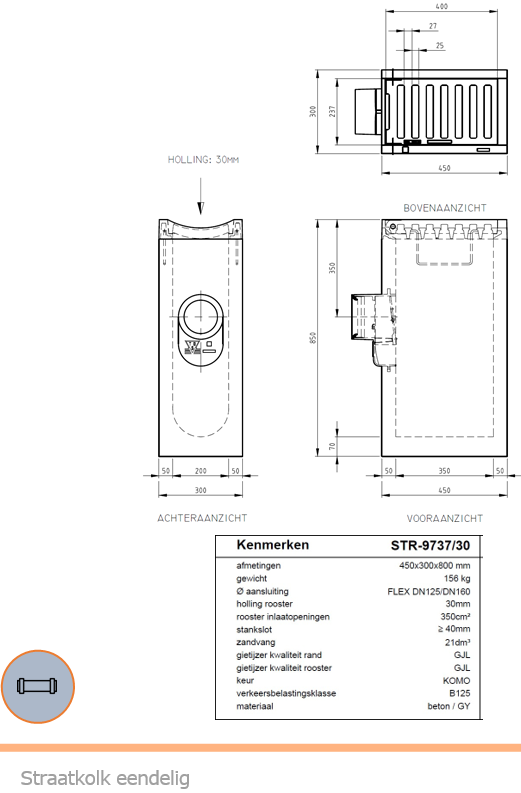

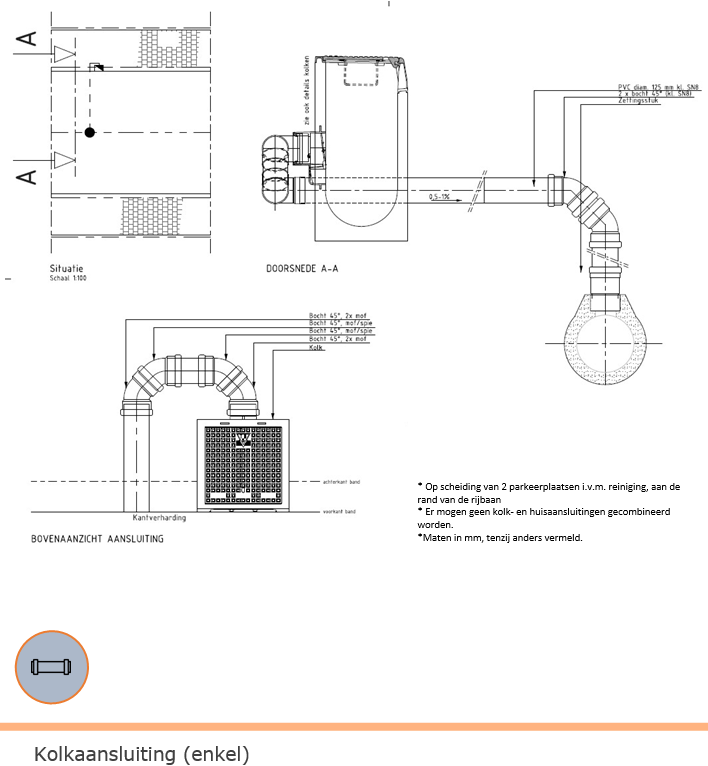

Plaats kolken op voldoende afstand van elkaar en op de geschikte locatie. |
|
Nr. |
Categorie |
Twittertekst |
|

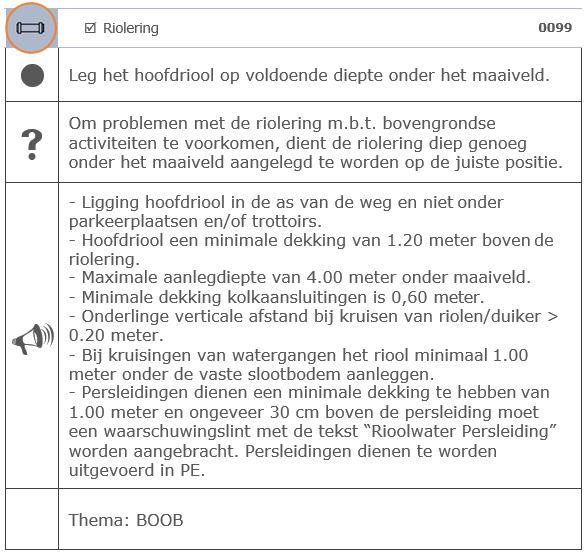

0099 |
Riolering |
|
|
0100 |
Riolering |
|
|
0101 |
Riolering |
Werk een rioleringsplan uit volgens de voorschriften van de gemeente Wijk bij Duurstede. |
|

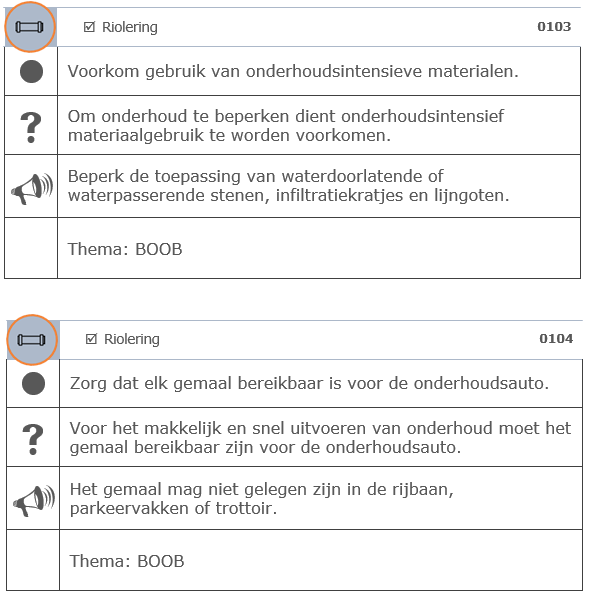

0102 |
Riolering |
|
|
0103 |
Riolering |
|
|
0104 |
Riolering |
|
|
0105 |
Riolering |

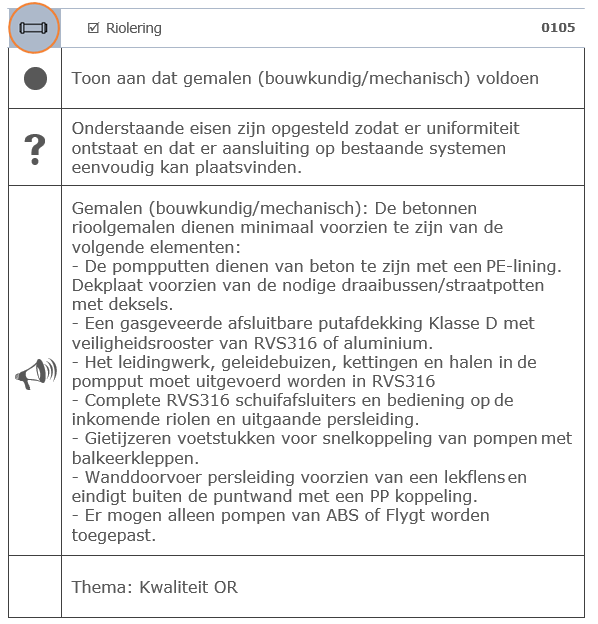

Toon aan dat gemalen (bouwkundig/ mechanisch) voldoen aan de eisen van de gemeente. |
|

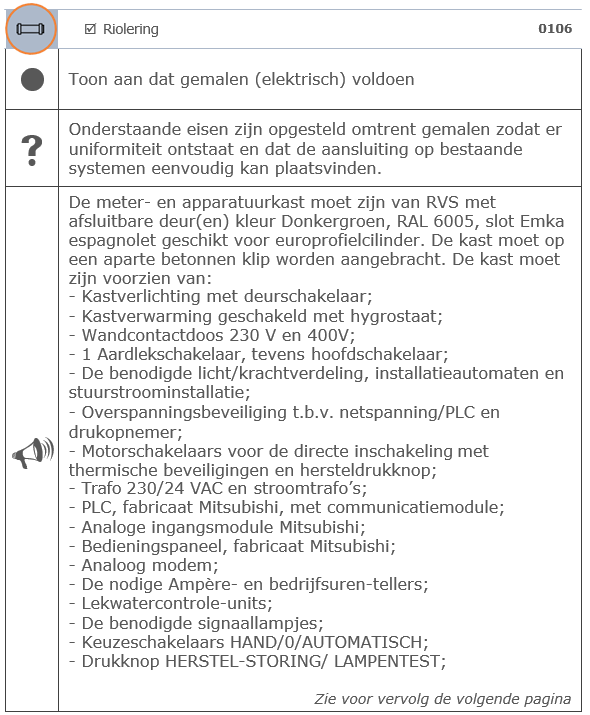

0106 |
Riolering |

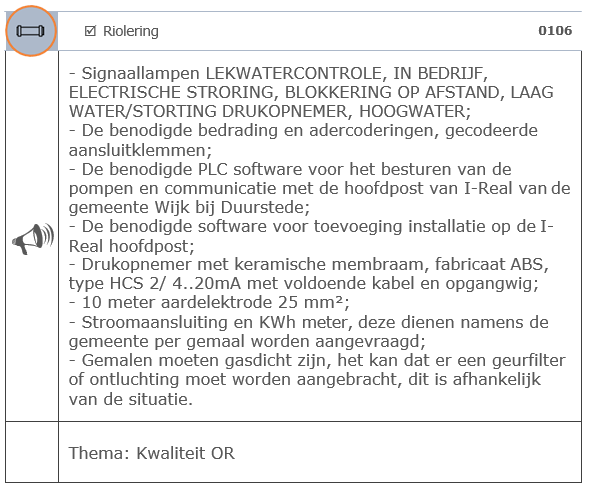

Toon aan dat gemalen (elektrisch) voldoen aan de eisen van de gemeente. |
|

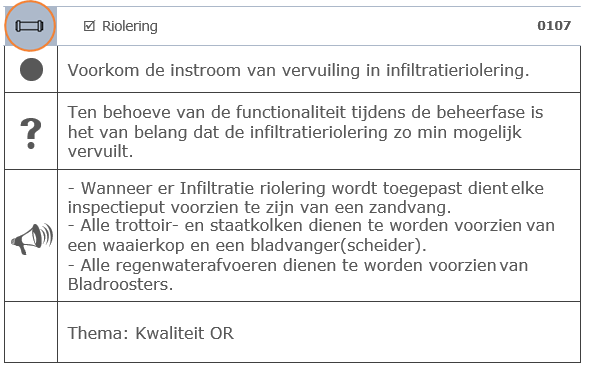

0107 |
Riolering |
Voorkom het instroom van vervuiling in infiltratieriolering. |
|

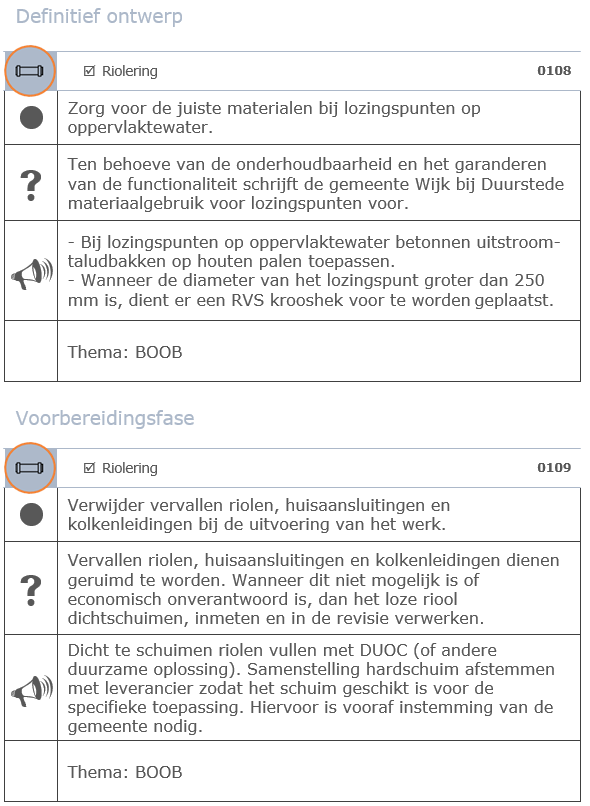

0108 |
Riolering |
Zorg voor de juiste materialen bij lozingspunten op oppervlaktewater |
|
0109 |
Riolering |
Verwijder vervallen riolen, huisaansluitingen en kolkenleidingen bij de uitvoering van het werk |
|
0110 |
Riolering |
Zorg ervoor dat het mogelijk is om rioolbuizen te inspecteren. |
|
0111 |
Riolering |

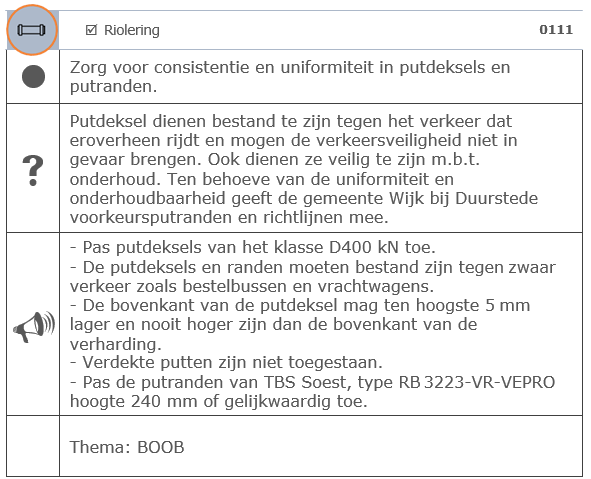

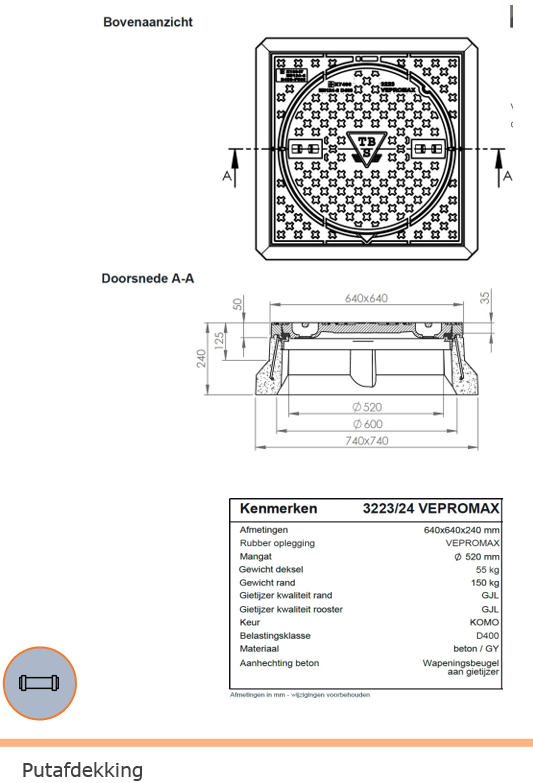

Zorg voor consistentie en uniformiteit in putdeksels en putranden. |
|
0112 |
Riolering |
|
|
0113 |
Riolering |
|
|
0114 |
Riolering |

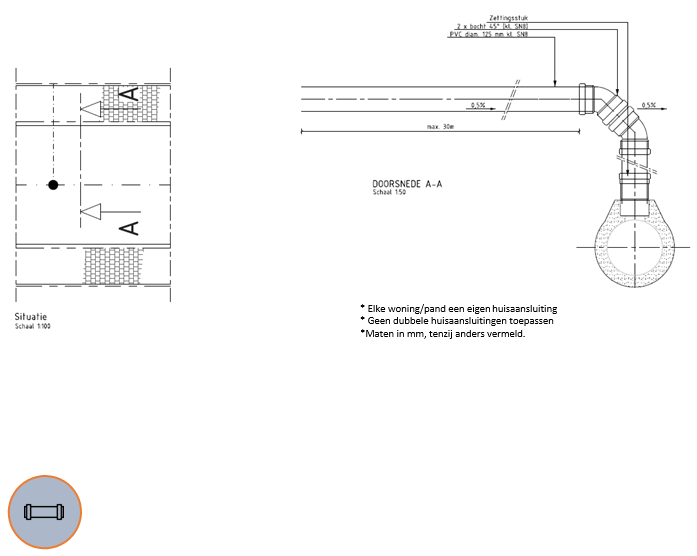

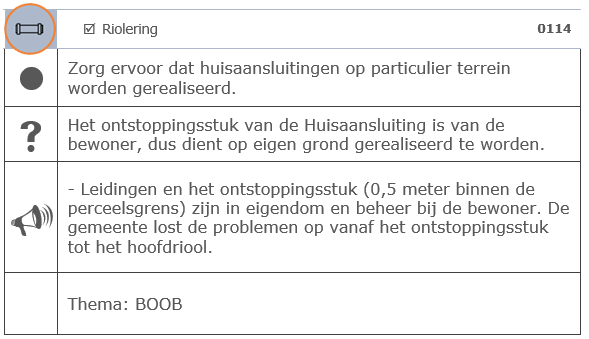

Zorg ervoor dat huisaansluitingen op particulier terrein worden gerealiseerd. |
|
Nr. |
Categorie |
Twittertekst |
|

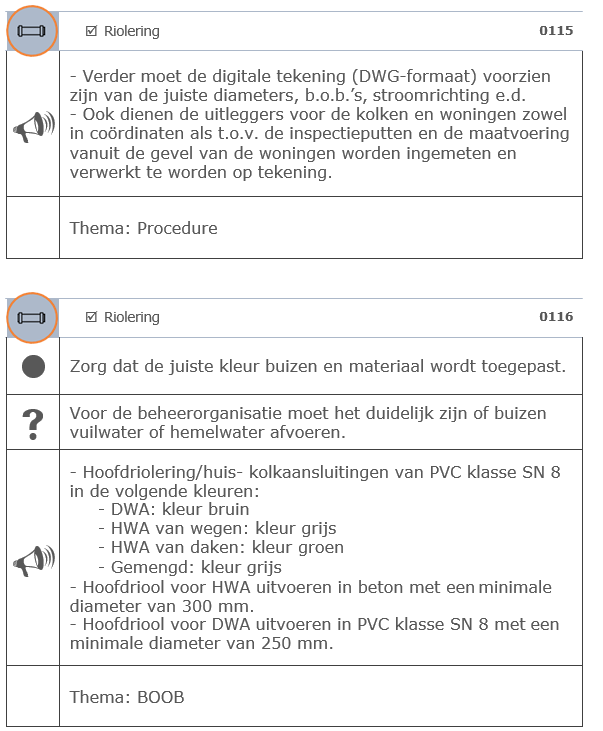

0115 |
Riolering |
|
|
0116 |
Riolering |
Zorg dat de juiste kleur buizen en materiaal wordt toegepast. |
|

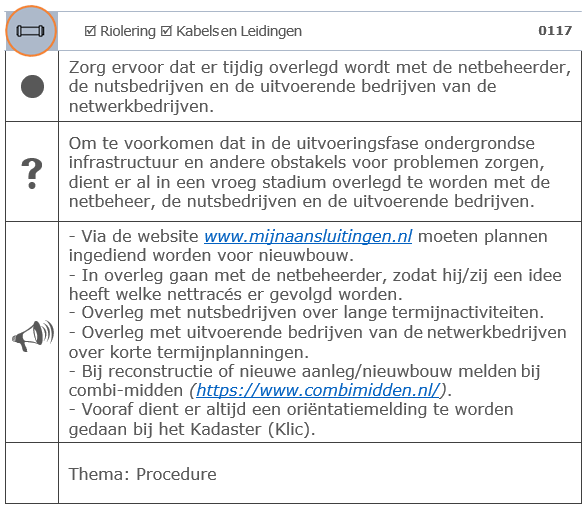

0117 |
Riolering, Kabels en Leidingen |
|
|
0118 |

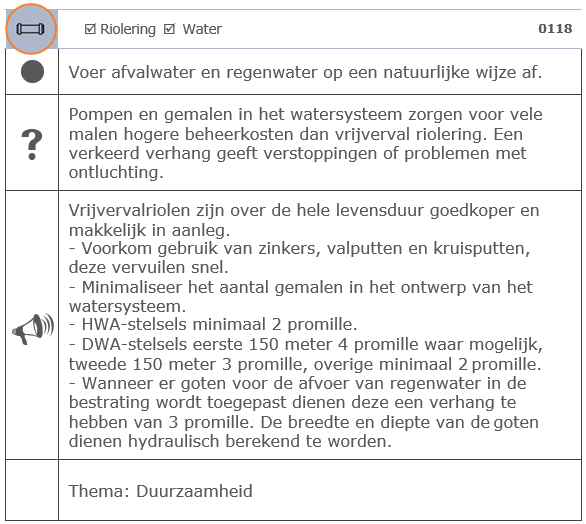

Riolering, Water |
|
|
0119 |
Riolering, Water, Groen |

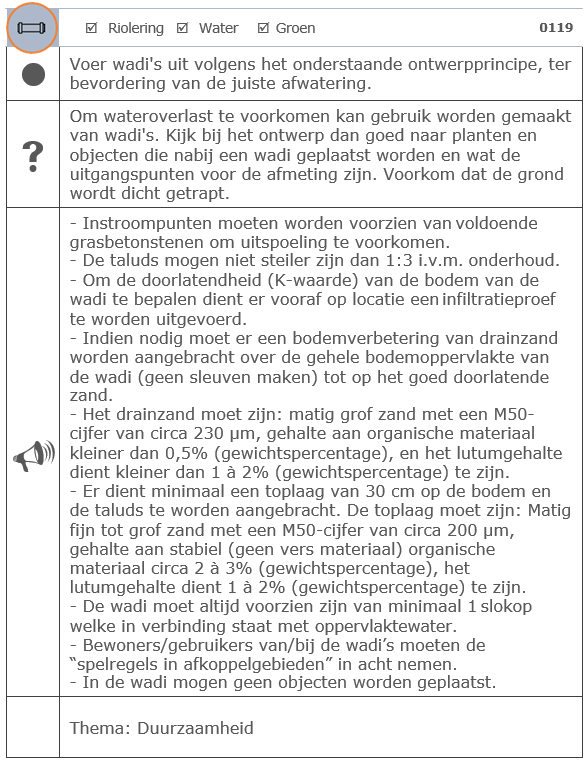

Voer wadi's uit volgens het standaard ontwerpprincipe, ter bevordering van de juiste afwatering. |
|
0120 |
Riolering, Water, Groen |
Situeer bomen op voldoende afstand van de riolering en wadi's om ingroei te voorkomen. |
|
0121 |

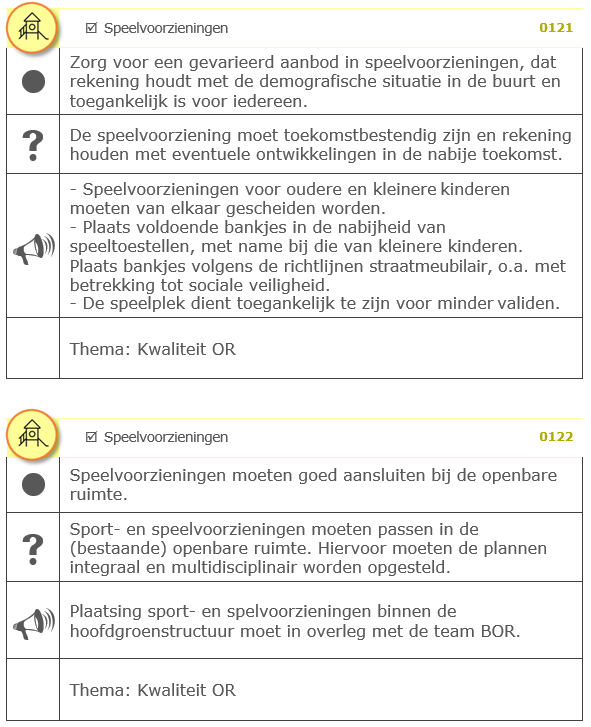

Speel- voorzieningen |
|
|
0122 |
Speel- voorzieningen |
Speelvoorzieningen moeten goed aansluiten bij de openbare ruimte. |
|

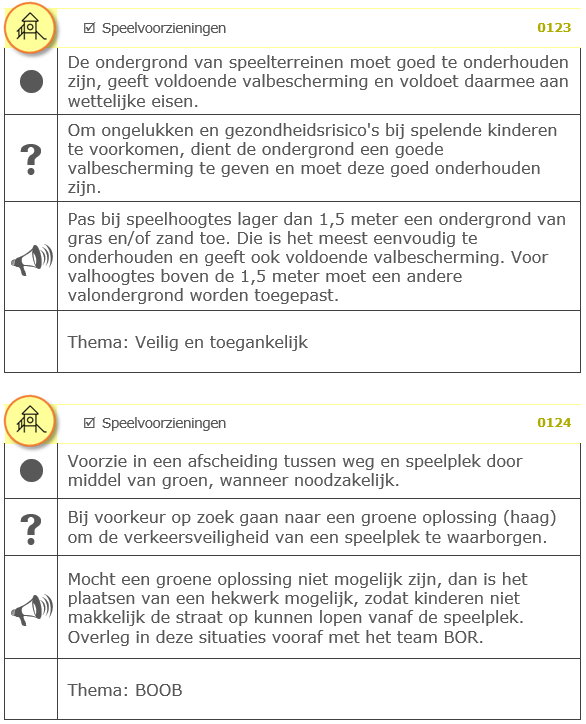

0123 |
Speel- voorzieningen |
|
|
0124 |
Speel- voorzieningen |
Voorzie wanneer nodig in een afscheiding tussen weg en speelplek door middel van groen. |
|

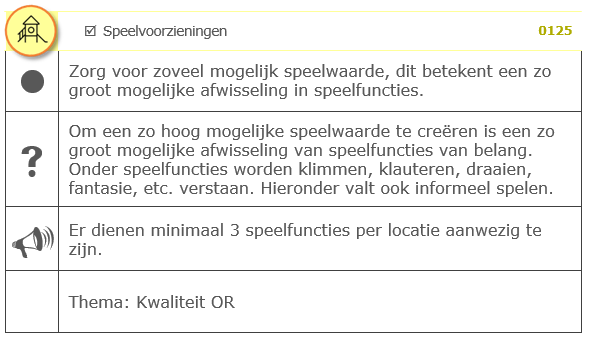

0125 |
Speel- voorzieningen |
|
|
0126 |
Speel- voorzieningen |
|
Nr. |
Categorie |
Twittertekst |
|
0127 |
Speel- voorzieningen |
|
|

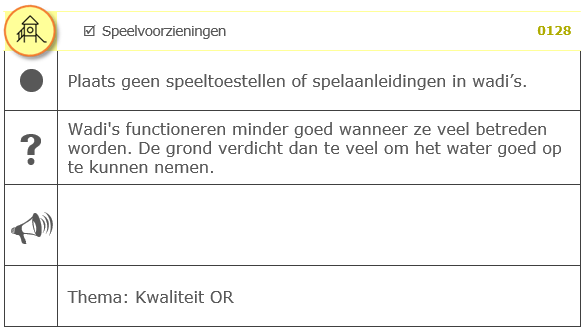

0128 |
Speel- voorzieningen, Groen, Water |
|
|

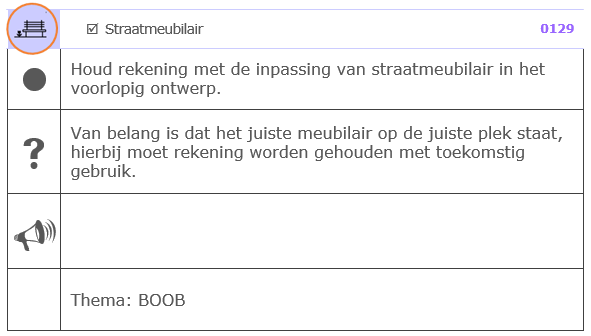

0129 |
Straatmeubilair |
|
|

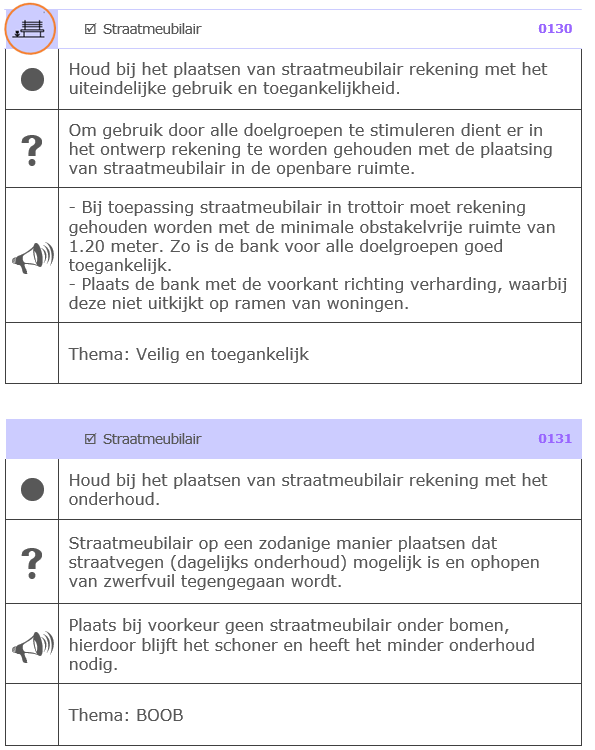

0130 |
Straatmeubilair |
|
|
0131 |
Straatmeubilair |
Houd bij het plaatsen van straatmeubilair rekening met het onderhoud. |
|

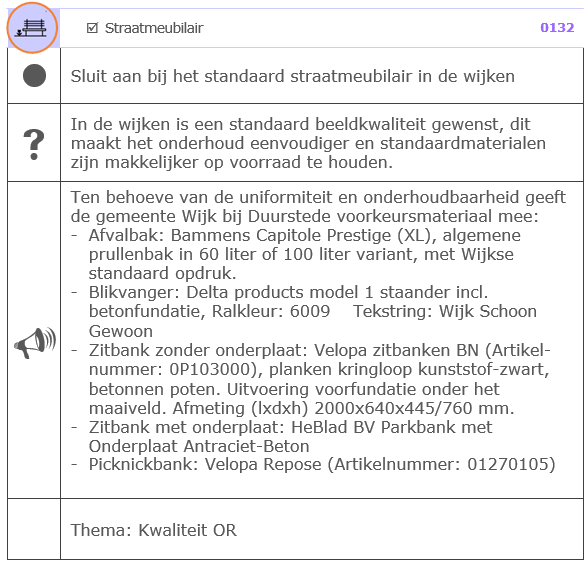

0132 |
Straatmeubilair |
|
|

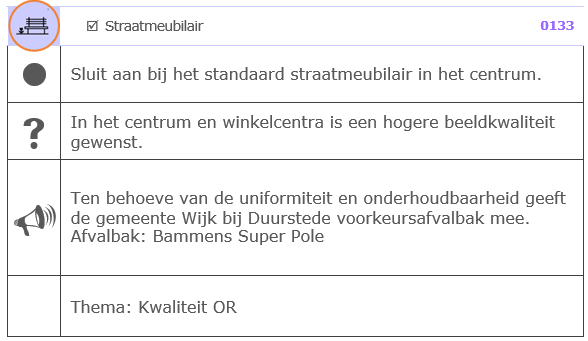

0133 |
Straatmeubilair |
|
|
0134 |
Straatmeubilair |
|
|

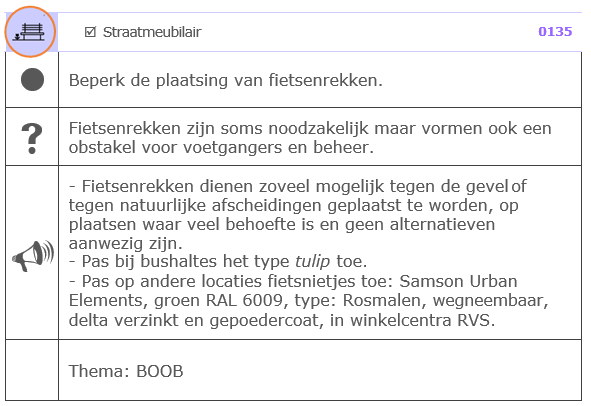

0135 |
Straatmeubilair |
|
|
0136 |
Straatmeubilair |
Voer straatmeubilair onderhoudsvriendelijk en vandaalbestendig uit. |
|
0137 |
Straatmeubilair |
Zorg dat het straatmeubilair stevig in de ondergrond is verankerd. |
|
0138 |
Straatmeubilair, Openbare Verlichting, Verkeer en vervoer |

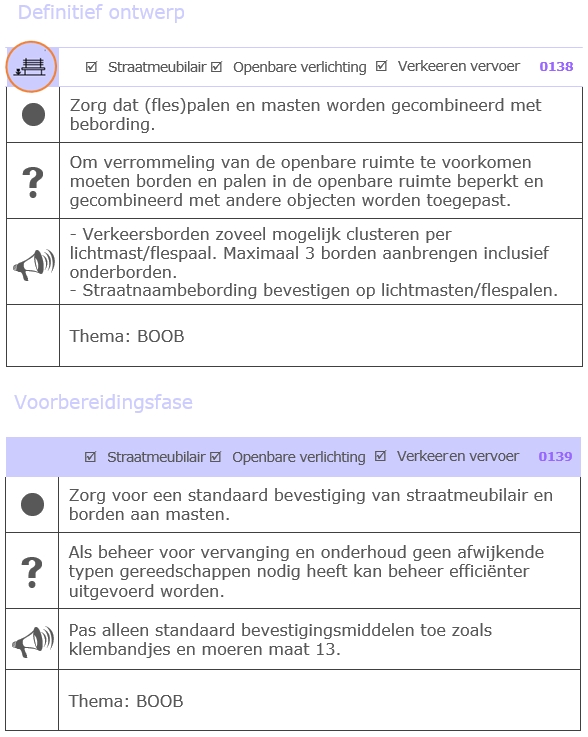

Zorg dat (fles)palen en masten worden gecombineerd met bebording. |
|
0139 |
Straatmeubilair, Openbare Verlichting, Verkeer en vervoer |
Zorg voor een standaard bevestiging van straatmeubilair en borden aan masten. |
|
Nr. |
Categorie |
Twittertekst |
|

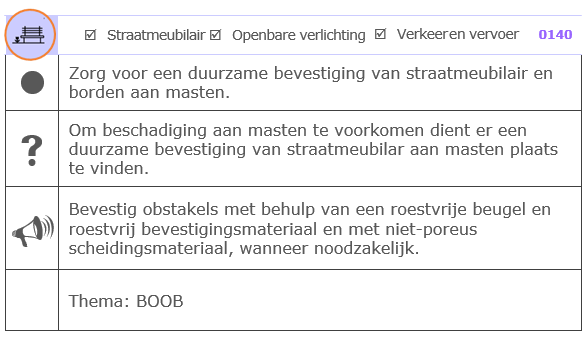

0140 |
Straatmeubilair, Openbare Verlichting, Verkeer en vervoer |
|
|
0141 |
Verkeer en Vervoer |

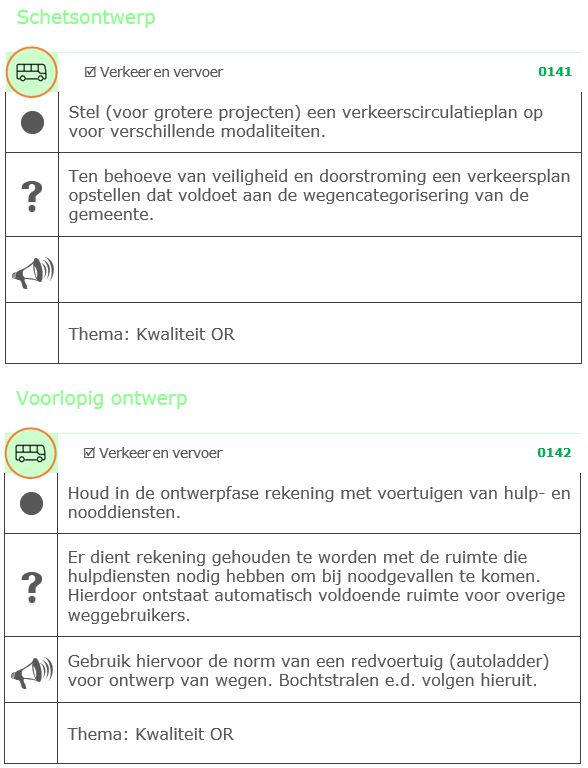

Stel (voor grotere projecten) een verkeerscirculatieplan op voor verschillende modaliteiten |
|
0142 |
Verkeer en Vervoer |
Houd in de ontwerpfase rekening met voertuigen van hulp- en nooddiensten. |
|
0143 |
Verkeer en Vervoer |

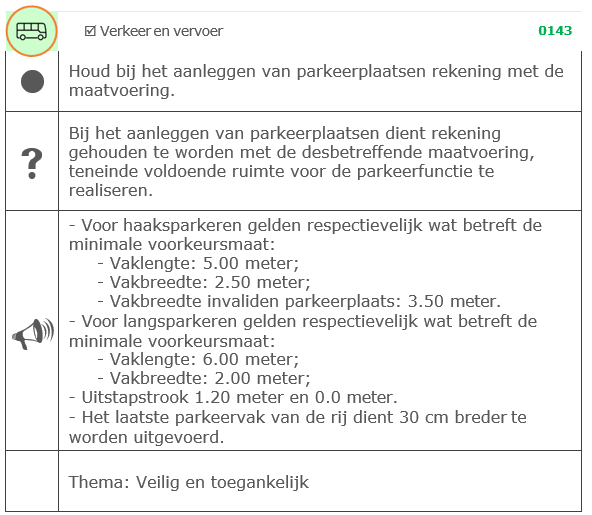

Houd bij het aanleggen van parkeerplaatsen rekening met de maatvoering. |
|

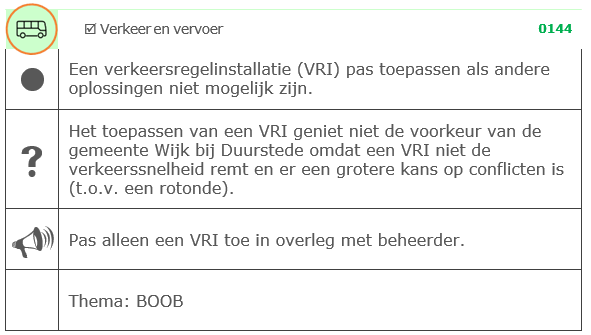

0144 |
Verkeer en Vervoer |
|
|
0145 |
Verkeer en Vervoer |
|
|

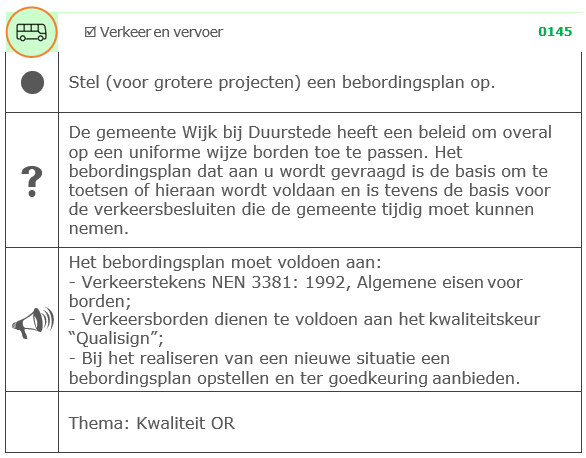

0146 |
Verkeer en Vervoer |
|
|

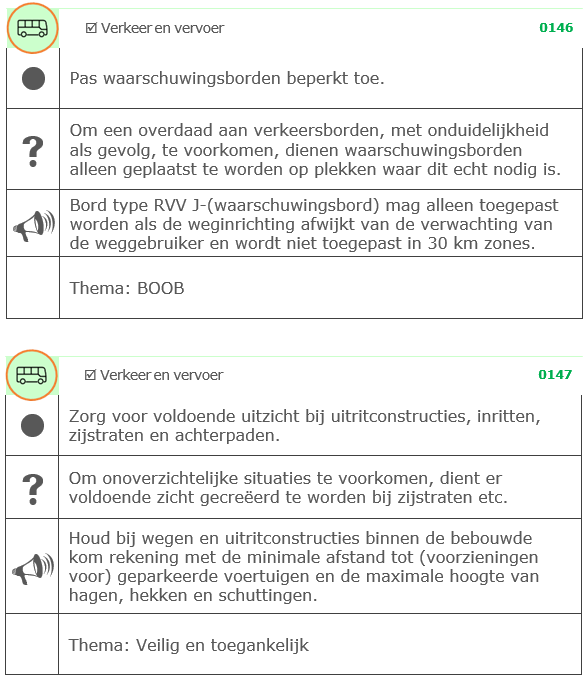

0147 |
Verkeer en Vervoer |
Zorg voor voldoende uitzicht bij uitritconstructies, inritten, zijstraten en achterpaden. |
|
0148 |
Verkeer en Vervoer |

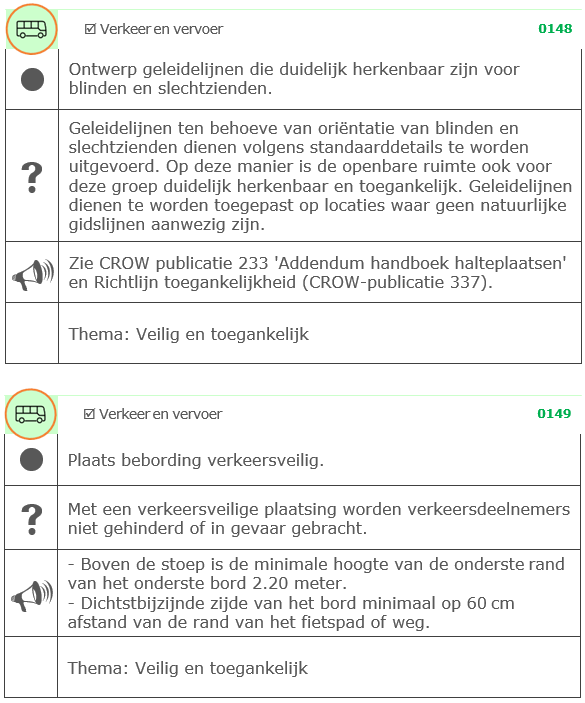

Ontwerp geleidelijnen die duidelijk herkenbaar zijn voor blinden en slechtzienden. |
|
0149 |
Verkeer en Vervoer |
|
|
0150 |
Verkeer en Vervoer |

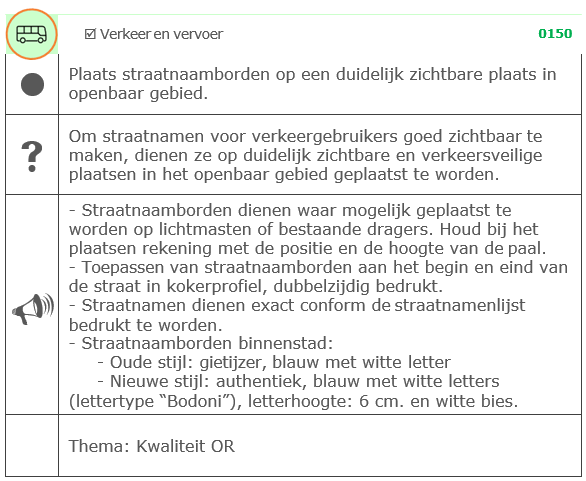

Plaats straatnaamborden op een duidelijk zichtbare plaats in openbaar gebied. |
|

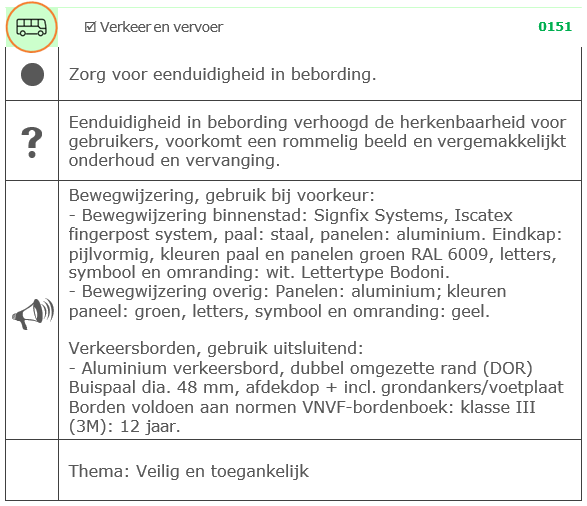

0151 |
Verkeer en Vervoer |
|
|

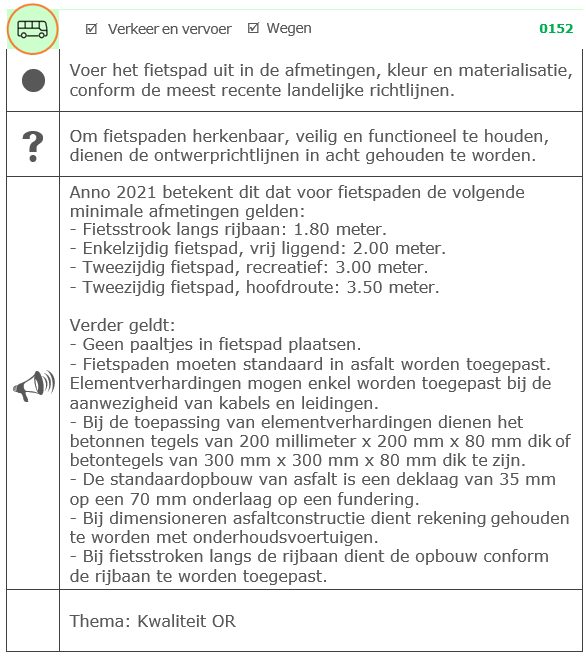

0152 |
Verkeer en vervoer, Wegen |
|
Nr. |
Categorie |
Twittertekst |
|

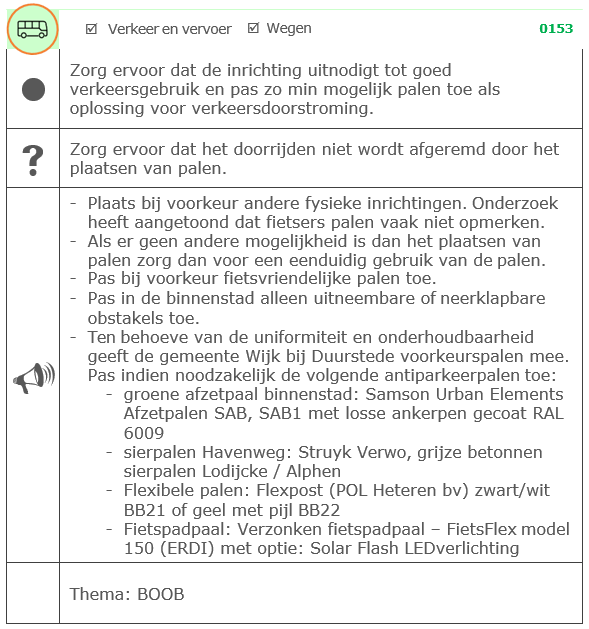

0153 |
Verkeer en vervoer, Wegen |
|
|
0154 |
Verkeer en vervoer, Wegen |
|
|

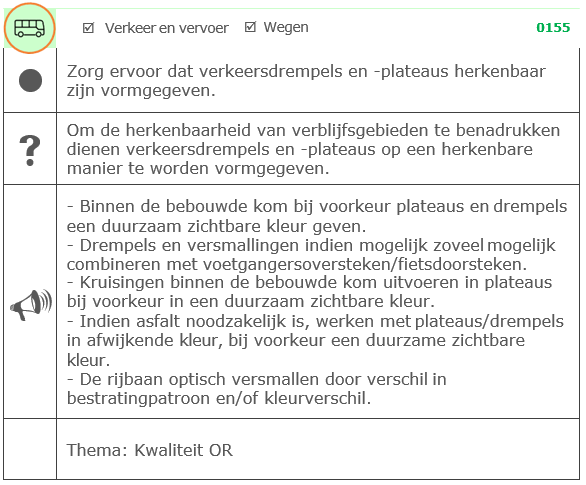

0155 |
Verkeer en vervoer, Wegen |
|
|

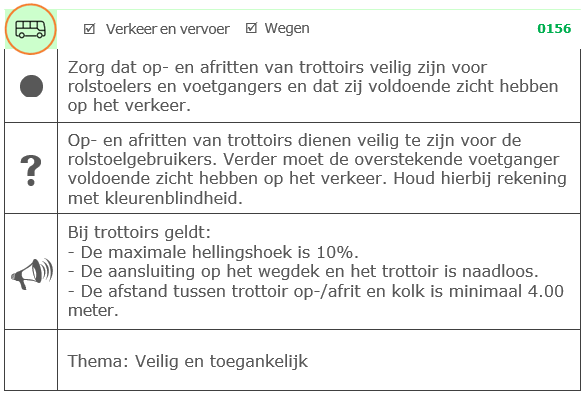

0156 |
Verkeer en vervoer, Wegen |
|
|
0157 |
Water |
|
|
0158 |
Water |

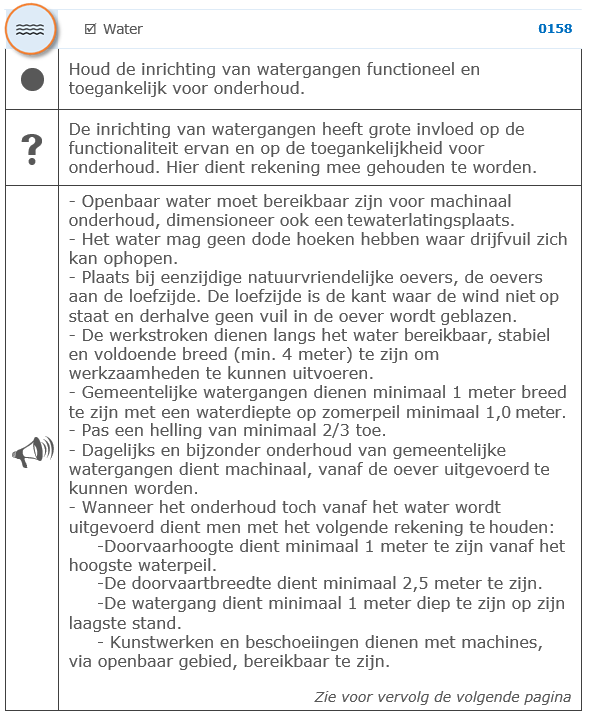

Houd de inrichting van watergangen functioneel en toegankelijk voor onderhoud. |
|
0159 |
Water |
|
|
0160 |
Water |

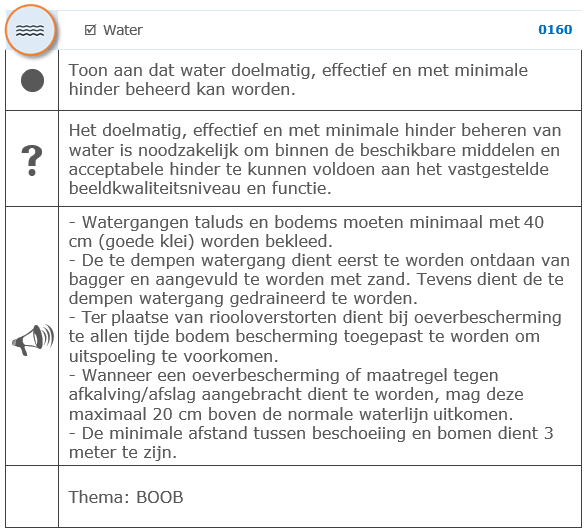

Toon aan dat water doelmatig, effectief en met minimale hinder beheerd kunnen worden. |
|
0162 |
Wegen |
|
|
0163 |
Wegen |
|
|
0164 |
Wegen |

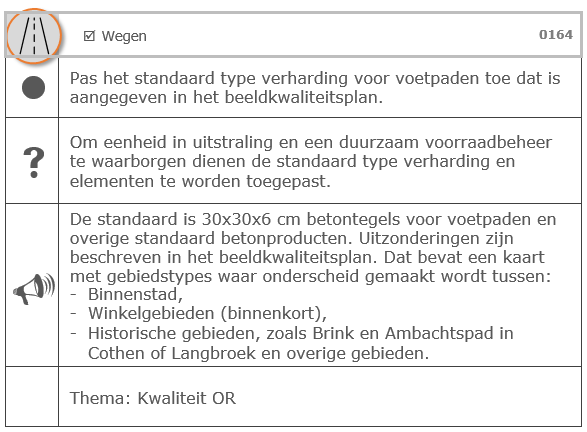

Pas het standaard type verharding voor voetpaden toe dat is aangegeven in het beeldkwaliteitsplan. |
|
0165 |
Wegen |
Zorg voor een stevige constructie en uniformiteit bij de aanleg van inritconstructies. |
|

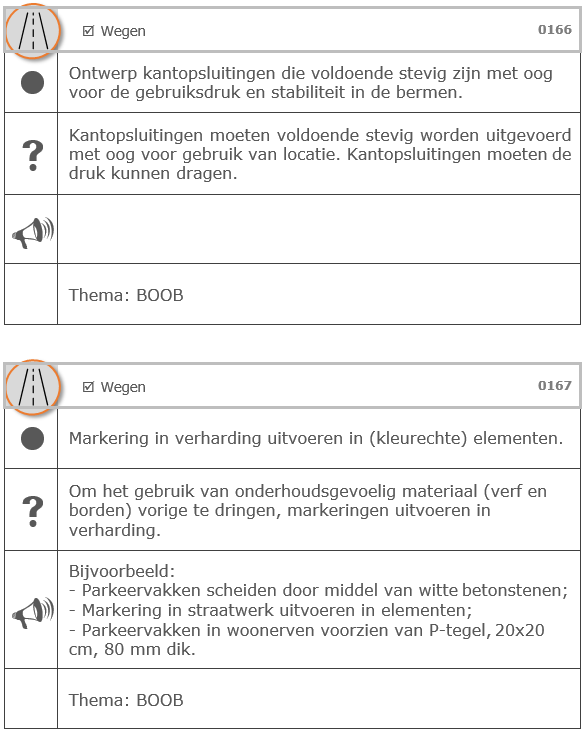

0166 |
Wegen |
|
Nr. |
Categorie |
Twittertekst |
|
0167 |
Wegen |
|
|
0168 |
Wegen |

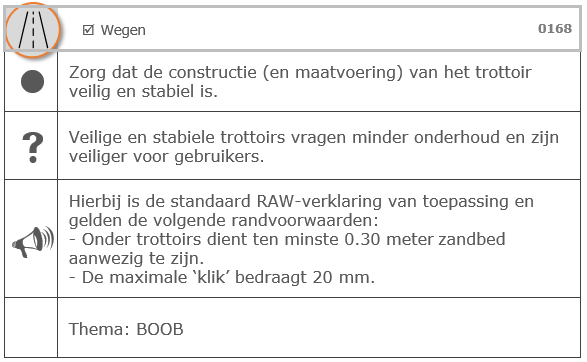

Zorg dat de constructie (en maatvoering) van het trottoir veilig en stabiel is. |
|
0169 |
Wegen |
Zorg dat de juiste materialisatie en maatvoering wordt toegepast bij rijbanen passend bij het gebied |
|
0170 |
Wegen |

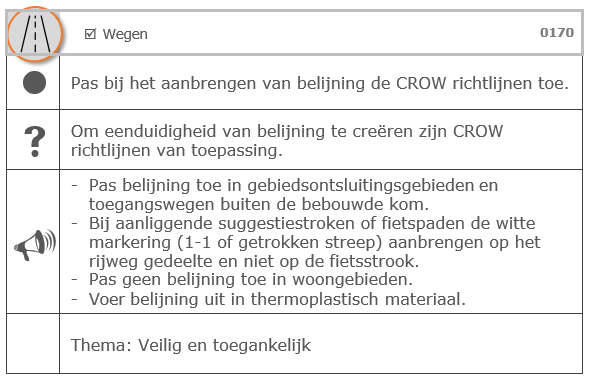

Pas bij het aanbrengen van belijning de CROW richtlijnen toe |
|
0171 |
Wegen |

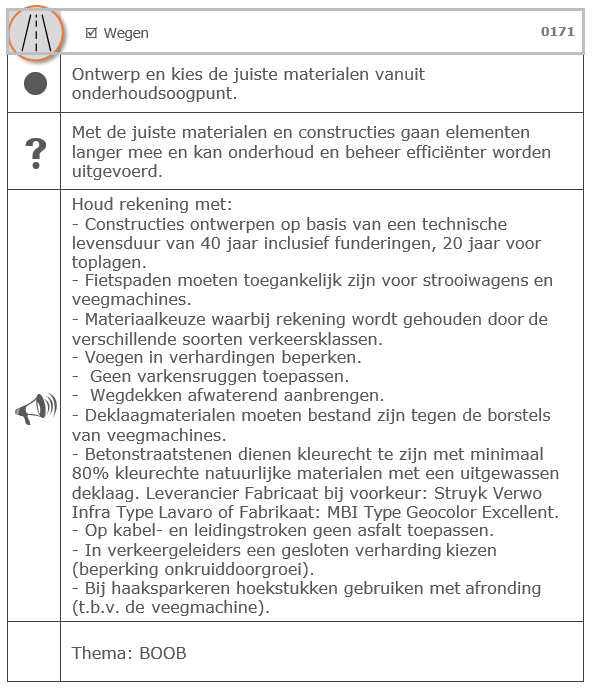

Ontwerp en kies de juiste materialen vanuit onderhoudsoogpunt |
|
0172 |
Wegen |

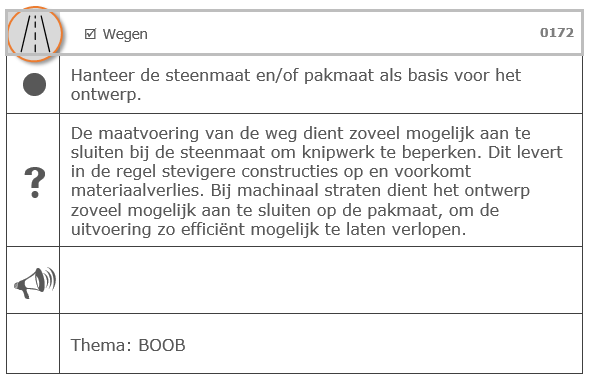

Hanteer de steenmaat en/of pakmaat als basis voor het ontwerp. |
|
0173 |
Wegen |

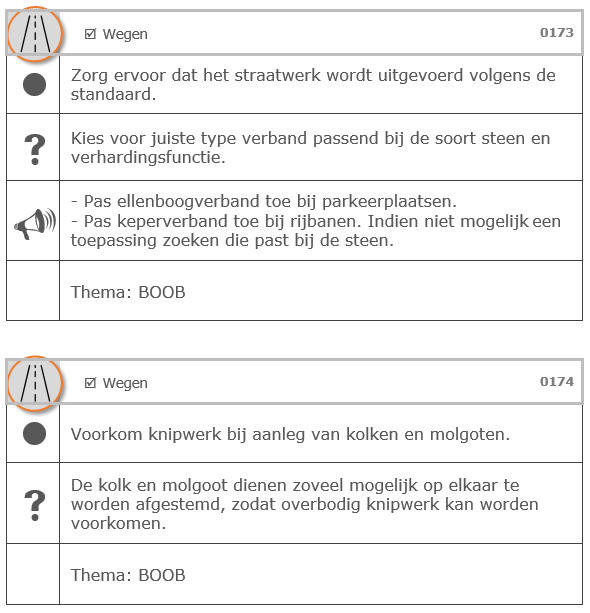

Zorg ervoor dat het straatwerk wordt uitgevoerd volgens de standaard |
|
0174 |
Wegen |
Richtlijnenoverzicht afval
Schetsontwerp
Schetsontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Uitvoeringsfase
Richtlijnenoverzicht civiele kunstwerken
Initiatief-/Definitiefase
Schetsontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Richtlijnenoverzicht groen
Definitief ontwerp
Initiatief-/Definitiefase
Initiatief-/Definitiefase
Schetsontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Voorbereidingsfase
Voorbereidingsfase
Uitvoeringsfase
Uitvoeringsfase
Uitvoeringsfase
Beheer- en Nazorgfase
Definitief ontwerp
Voorlopig ontwerp
Richtlijnenoverzicht integraal
Initiatief-/Definitiefase
Initiatief-/Definitiefase
Schetsontwerp
Schetsontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Uitvoeringsfase
Uitvoeringsfase
Beheer- en Nazorgfase
Richtlijnenoverzicht kabels en leidingen
Voorlopig ontwerp
Definitief ontwerp
Voorbereidingsfase
Voorbereidingsfase
Uitvoeringsfase
Definitief ontwerp
Richtlijnenoverzicht openbare verlichting
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Voorbereidingsfase
Uitvoeringsfase
Uitvoeringsfase
Richtlijnenoverzicht riolering
Schetsontwerp
Schetsontwerp
Schetsontwerp
Schetsontwerp
Schetsontwerp
Schetsontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Voorbereidingsfase
Voorbereidingsfase
Voorbereidingsfase
Uitvoeringsfase
Uitvoeringsfase
Uitvoeringsfase
Voorlopig ontwerp
Schetsontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Richtlijnenoverzicht speelvoorzieningen
Schetsontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Voorbereidingsfase
Voorlopig ontwerp
Richtlijnenoverzicht straatmeubilair
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Richtlijnenoverzicht verkeer en vervoer
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Richtlijnenoverzicht water
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Voorlopig ontwerp
Richtlijnenoverzicht wegen
Voorlopig ontwerp
Voorlopig ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Definitief ontwerp
Uitvoeringsfase
Uitvoeringsfase

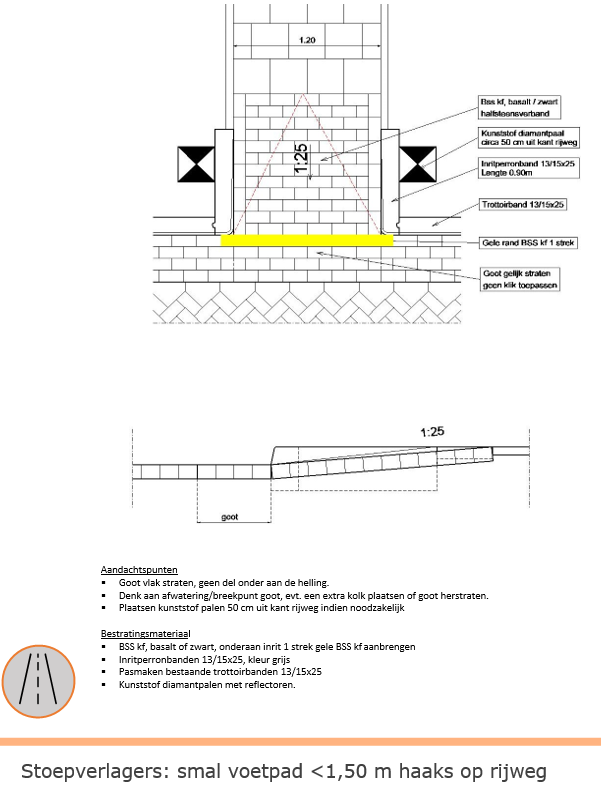

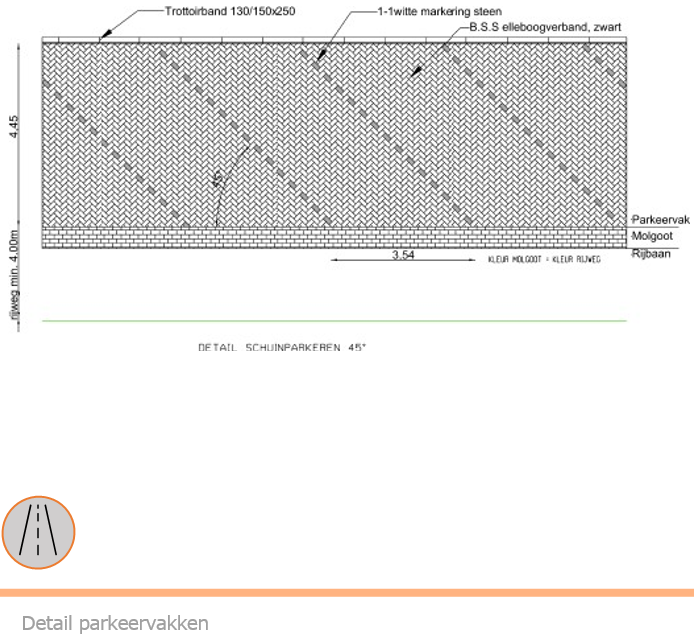

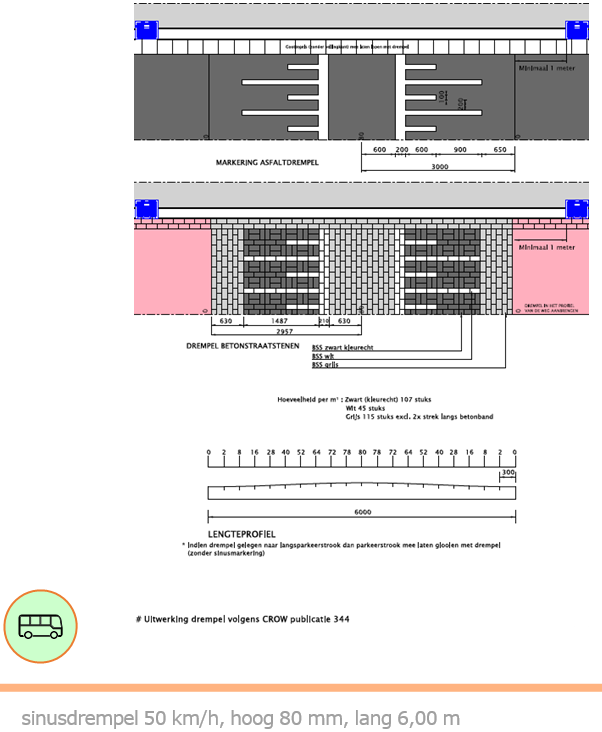

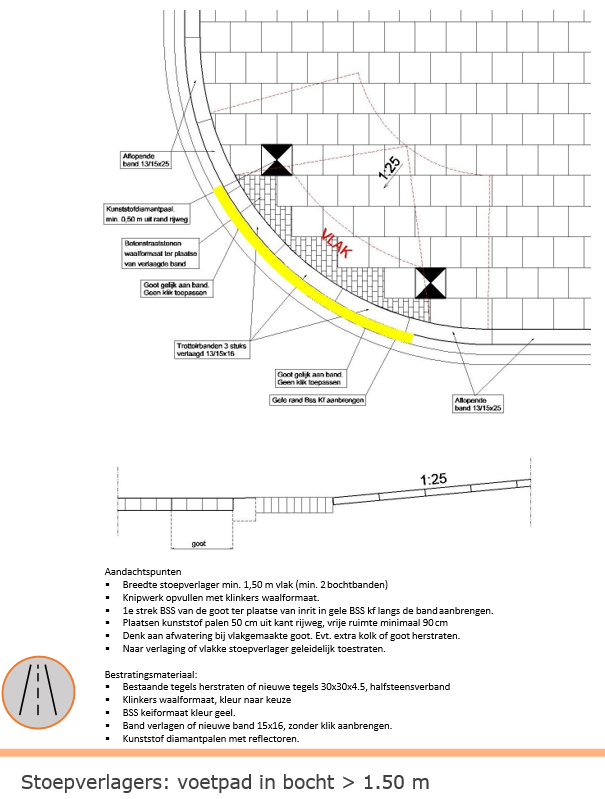

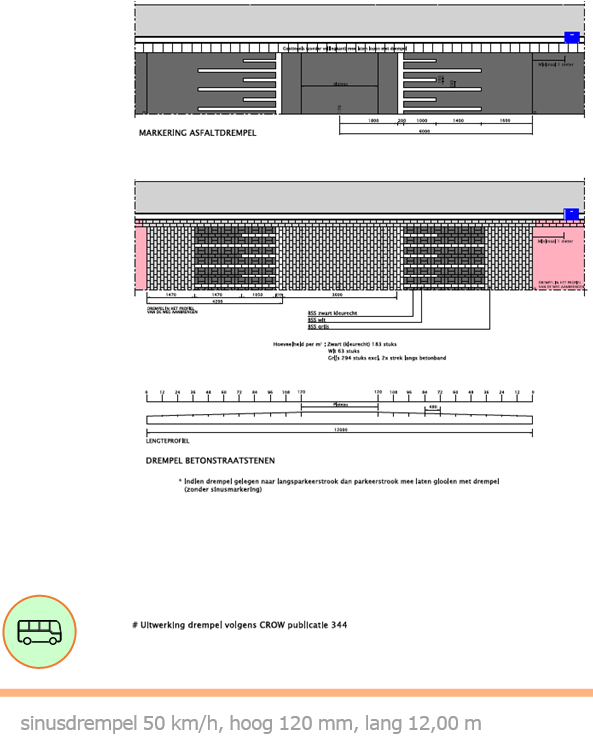

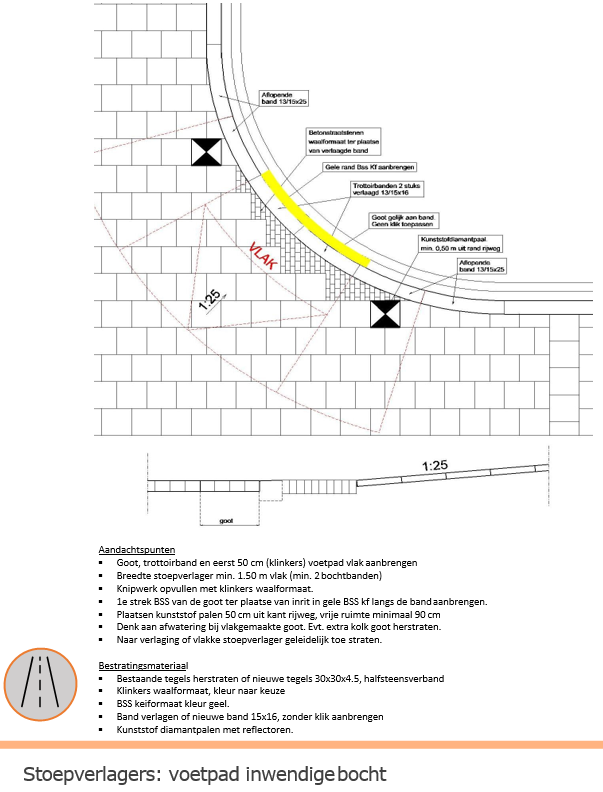

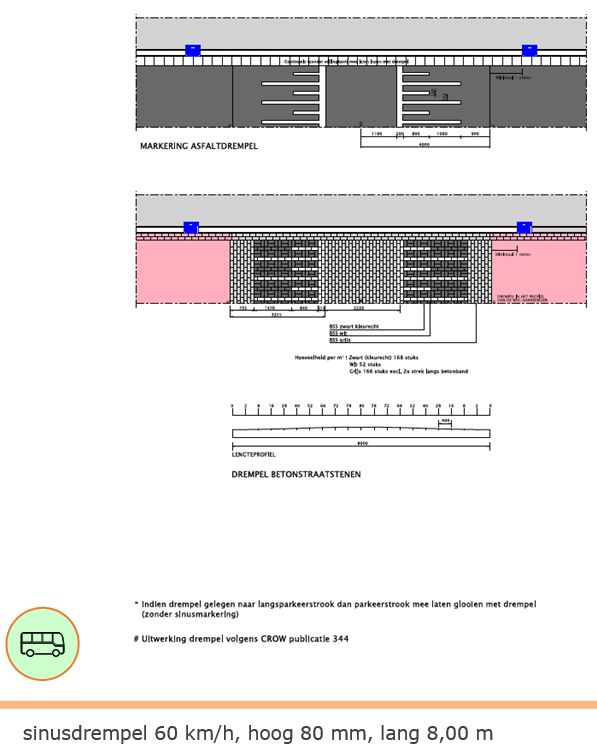

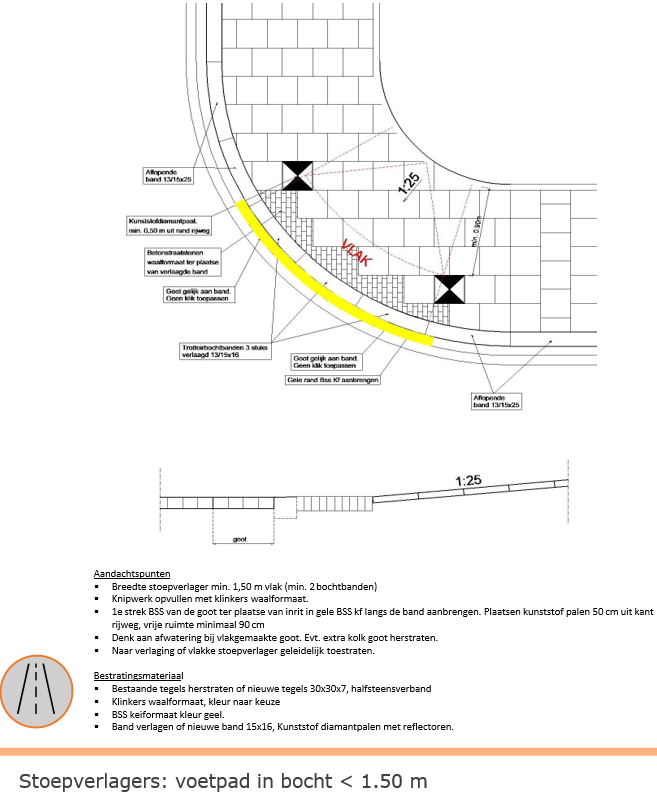

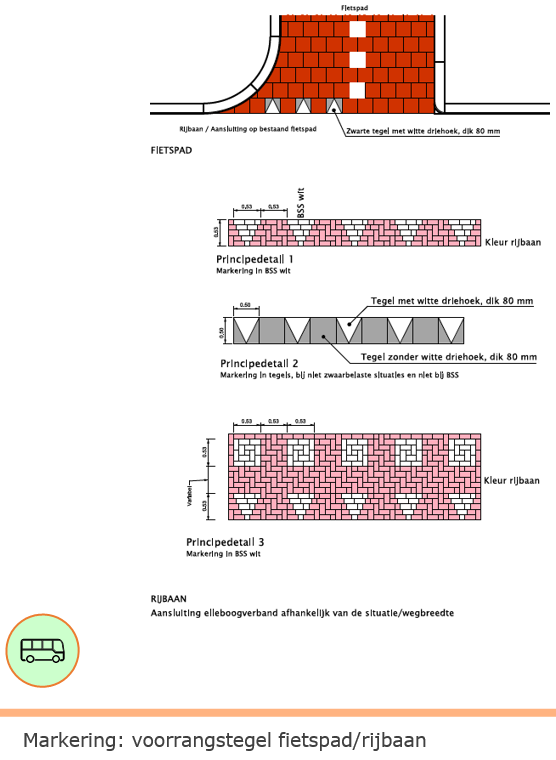

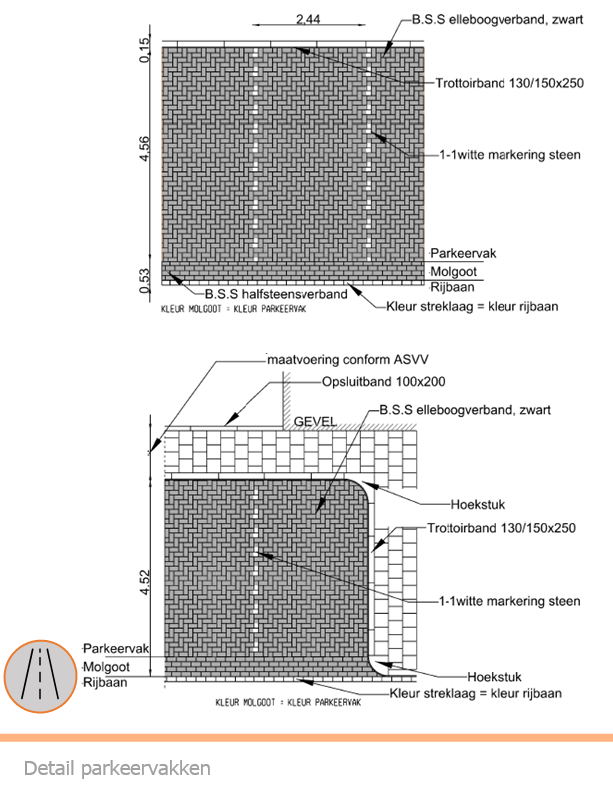

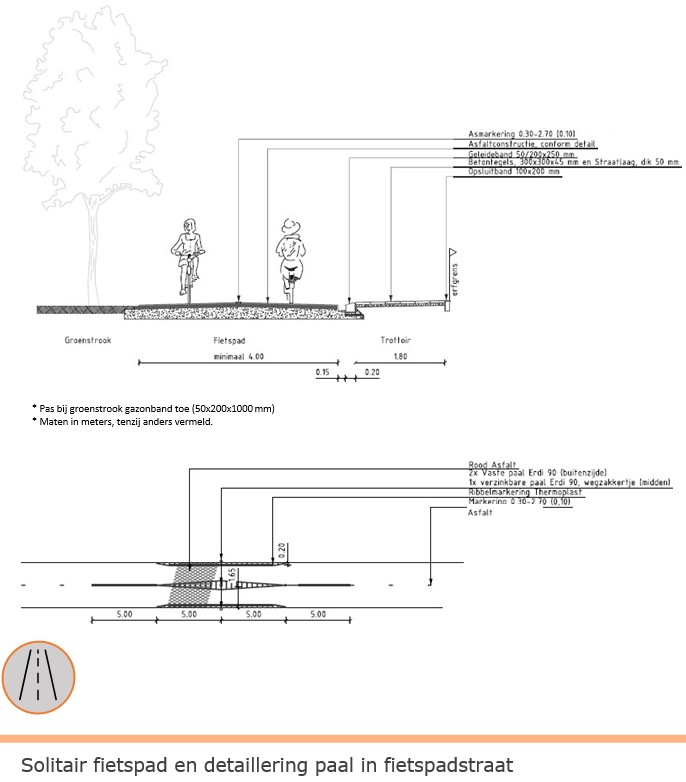

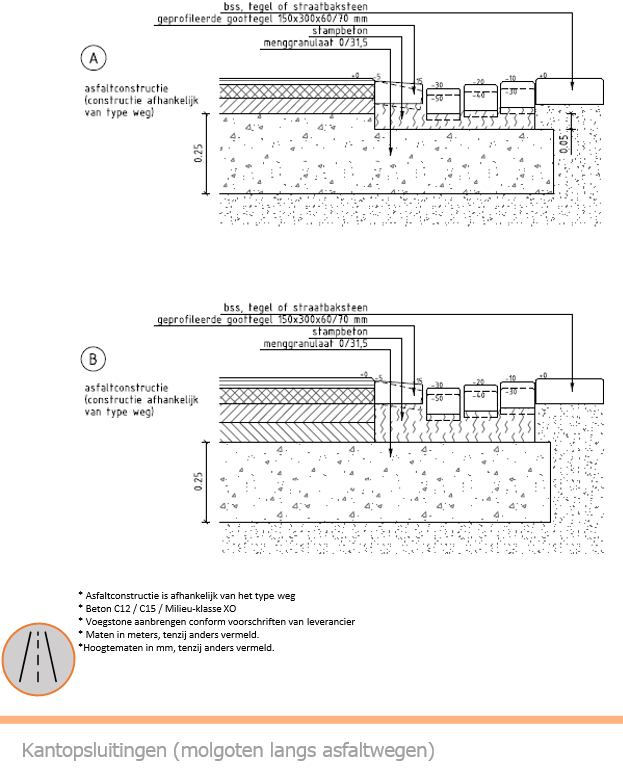

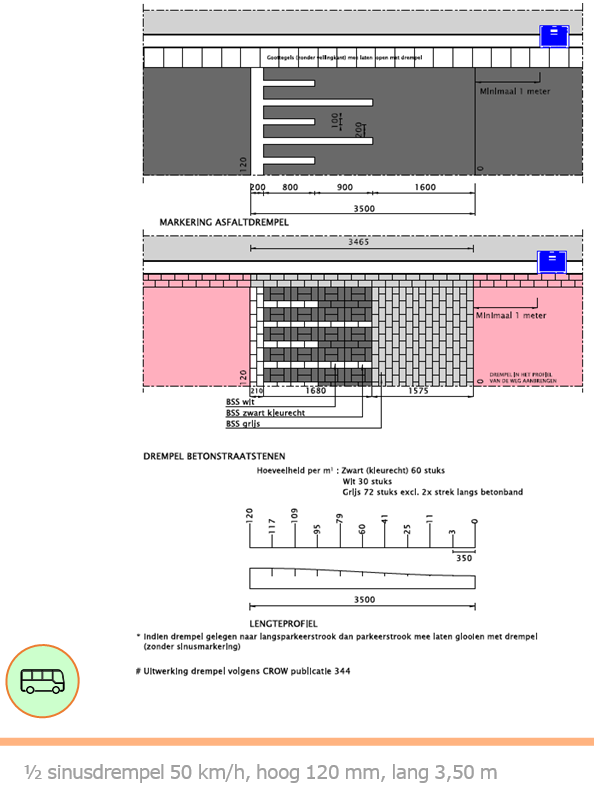

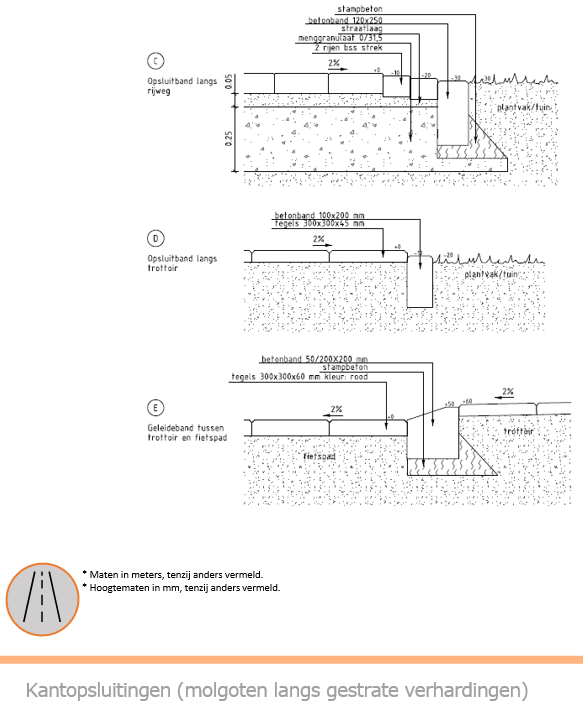

5. Detailtekeningen
In dit hoofdstuk is een uitgebreide set aan detailtekening opgenomen. Deze tekeningen zijn door de gemeente Tilburg, gemeente Nijmegen en stadswerk072 vervaardigd en met hun toestemming gebruikt. Op pagina 227 staat de bronvermelding per tekening.
De detailtekeningen zijn gecategoriseerd naar verschillende fysieke onderdelen van de openbare ruimte, te weten:
Huisaansluiting

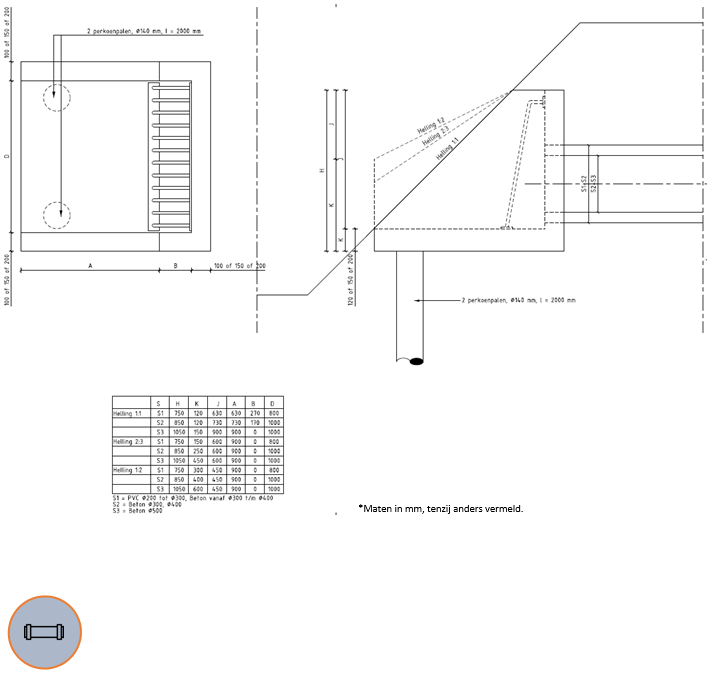

Uitstroombak

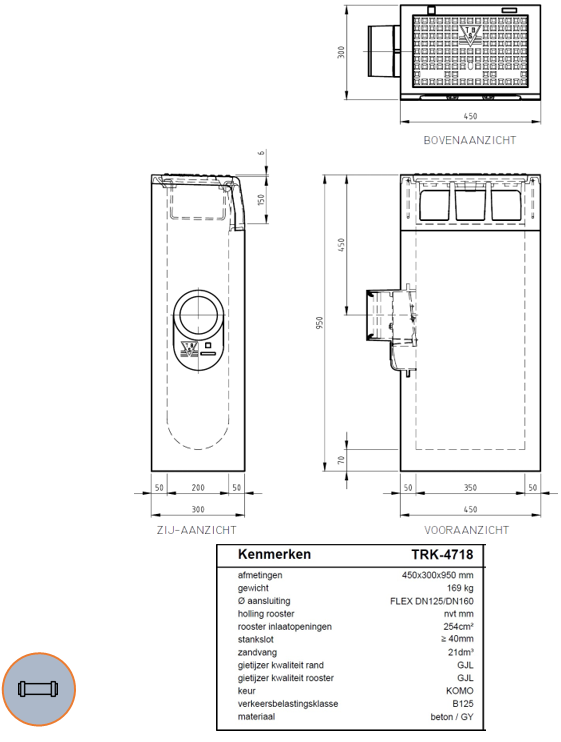

Straatkolk eendelig

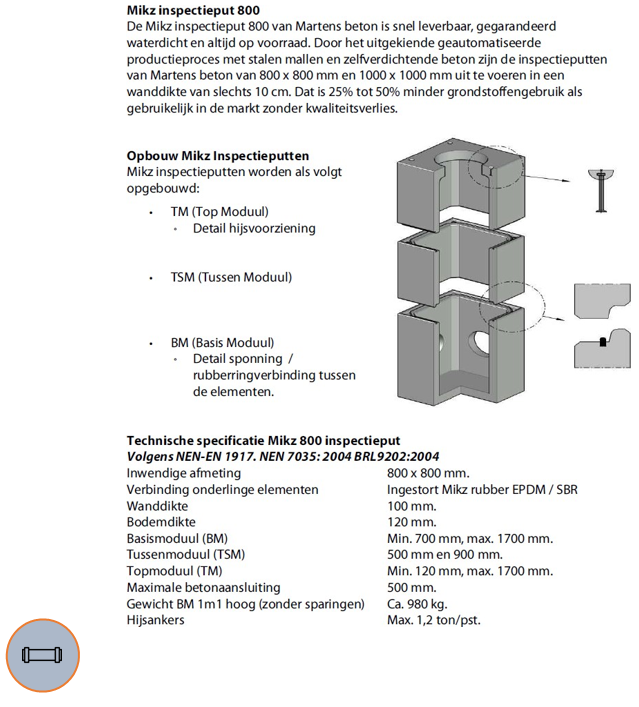

Inspectieput
|
Indicatie van het benodigde groeiplaatsvolume (m3) per boomgrootte en levensduur |
||||||
|
Levensduur (jaren) |
15 |
30 |
60 |
90 |
120 |
|
|
Boom 1e grootte > 18 m |
grondwaterprofiel |
5 |
15 |
30 |
45 |
60 |
|
Boom 2e grootte 10-18 m |
grondwaterprofiel |
4 |
8 |
15 |
20 |
20 |
|
Boom 3e grootte > 10 m |
grondwaterprofiel |
3 |
5 |
8 |
8 |
8 |
|
Indicatie per boomgrootte van verwachte levensduur en te hanteren plantafstanden bij bomen en objecten |
|||
|
|
Boom 1e grootte |
Boom 2e grootte |
Boom 3e grootte |
|
omlooptijd/levensduur |
50-100 |
30-50 |
25-30 |
|
hoogte |
> 18 m |
10-18 m |
< 10 m |
|
kroondiameter |
> 10 m |
6-10 m |
< 6 m |
|
onderlinge afstand van bomen |
10-20 m |
8-14 m |
4-10 m |
|
boomspiegel |
> 1,8 x 1,8 m |
> 1,5 x 1,5 m |
> 0,9 x 0,9 m |
|
boom -trottoirband |
1,5 m |
1 m |
1 m |
|
boom – erfgrens ** |
> 3 m |
> 2 m |
> 1,5 m |
|
boom – gebouw |
> 6 m |
> 4 m |
> 3 m |
|
boom - kabel/leiding |
3 m |
2,5 m |
2 m |
|
boom-riool |
> 2 m |
> 2 m |
> 2 m |
|
lichtmast (4 m hoogte) |
4 m |
4 m |
> 3 m |
|
lichtmast (6 m hoogte) |
6 m |
6 m |
> 4 m |
|
lichtmast (8 m hoogte) |
8 m |
8 m |
> 5 m |
|
kruispunten, splitsingen |
obstakelvrije ruimte altijd in overleg met verkeer |
||
|
wadi |
> 6 m |
> 4 m |
> 3 m |
|
Per stedenbouwkundige eenheid een indicatie van boomgrootte, levensduur en doelen van de boombeplanting |
|||
|
|
boomgrootte |
levensdu ur |
doel v. beplanting * |
|
Lijnen |
|||
|
Ontsluitingsweg |
1e grootte |
50-100 |
Verkeersoriëntatie Structuur en identiteit Ecologie en biodiversiteit |
|
Buurtontsluitingsweg |
2e of 3e grootte |
25-50 |
Verkeersoriëntatie Structuur en identiteit Leefbaarheid |
|
Woonstraat |
3e grootte |
25-30 |
Leefbaarheid Structuur en identiteit Ecologie en biodiversiteit |
|
Groene wijkrand |
variabel |
50-100 |
Leefbaarheid Cultuurhistorie Ecologie en biodiversiteit Structuur en identiteit Recreatie |
|
Watergang |
variabel |
30-100 |
Structuur en identiteit Ecologie en biodiversiteit Cultuurhistorie Leefbaarheid Recreatie |
|
Vlakken |
|||
|
Park |
veelal 1e grootte |
80-100 |
Recreatie Ecologie en biodiversiteit Structuur en identiteit Leefbaarheid Cultuurhistorie |
|
Plantsoenen |
1e tot 3e grootte |
30-100 |
Leefbaarheid Structuur en identiteit Recreatie Ecologie en biodiversiteit |
|
Stads-/dorpskern |
1e of 2e grootte |
30-100 |
Cultuurhistorie Structuur en identiteit Recreatie Leefbaarheid |
|
Boomgaard |
2e of 3e grootte |
25-50 |
Cultuurhistorie Structuur en identiteit Ecologie en biodiversiteit Recreatie |
|
Punten |
|||
|
Monumentale boom |
meestal 1e grootte |
50-100 |
Cultuurhistorie Structuur en identiteit Ecologie en biodiversiteit |
|
Boomsoortkeuze - vermijding boomsoorten per stedenbouwkundige eenheid |
||
|
|
Aandachtspunten |
boomsoorten te vermijden i.v.m. overlast |
|
Ontsluitingswegen |
Soorten met zware vruchten en zaden en zwaar doorhangende takken vermijden, evenals soorten bekend voor takbreuk |
Kastanje, Es, Walnoot, Populier Fruitbomen |
|
Woonstraten, smalle straten en plantlocaties dicht bij woningen |
Soorten gevoelig voor luizen, soorten bekend om wortelopdruk,met zware vruchten, takbreuk en schaduwwerking zoveel mogelijk vermijden |
Linde, Esdoorn, Es, Els, Plataan, Wilg, Berk, Acacia, Populier, Beuk, Kastanje, Fruitbomen |
|
Parkeerplaatsen |
Soorten gevoelig voor luizen, soorten bekend om takbreuk en wortelopdruk en met zware vruchten zoveel mogelijk vermijden |
Linde, Esdoorn, Es, Els, Berk, Plataan, Kastanje, Walnoot, Fruitbomen, Populier |
|
Stads-/dorpskern |
Rekening houdend met cultuurhistorie en voorzichtig met de toepassing van soorten gevoelig voor bladluis, i.v.m. winkels en horecagelegenheden |
Linde, Esdoorn, Inlandse eik, Es, Els, Plataan, Kastanje |
|
Groene wijkrand |
Rekening houdend met stedenbouwkundige aspecten, recreatie, ecologie |
- |
|
Watergang |
Rekening houdend met stedenbouwkundige aspecten, recreatie en ecologie |
Bij voorkeur soorten met veel schaduwwerking en bladval vermijden i.v.m. waterkwaliteit |
|
Park |
rekening houdend met cultuurhistorie, recreatie |
- |
|
Plantsoen |
Rekening houdend met eventueel aangrenzende parkeerplaatsen |
Indien het geval, zie soorten te vermijden bij parkeerplaatsen |
|
Boomgaard |
Alleen lokaal inheemse hoogstam- en laagstamsoorten toepassen |
Pruim, kwets, peer en andere soorten die wespen aantrekken vermijden, indien de boomgaard of een direct aangrenzend terrein ook gebruikt wordt als speelgelegenheid |
|
Monumentale boom |
Passend binnen omgeving, rekening houdend met cultuurhistorie |
Snelgroeiende soorten, zoals populier, niet geschikt |
|
Wegen buitengebied |
Passend binnen landschap, rekening houdend met natuurwaarde en cultuurhistorie. Aanplant van inheemse boomsoorten. |
Soorten gevoelig voor takbreuk, vermijden langs grotere en drukke wegen |
|
pagina |
bron |
|
170 |
Stadswerk072 |
|
171 |
gemeente Nijmegen |
|
172 |
gemeente Nijmegen |
|
173 |
gemeente Nijmegen |
|
174 |
gemeente Nijmegen |
|
175 |
TBS |
|
176 |
TBS |
|
177 |
TBS |
|
178 |
TBS |
|
179 |
Martens Beton |
|
180 |
gemeente Wijk bij Duurstede |
|
181 |
Stadswerk072 |
|
182 |
Stadswerk072 |
|
183 |
Stadswerk072 |
|
184 |
Stadswerk072 |
|
185 |
gemeente Wijk bij Duurstede |
|
186 |
gemeente Wijk bij Duurstede |
|
187 |
gemeente Wijk bij Duurstede |
|
188 |
gemeente Wijk bij Duurstede |
|
189 |
gemeente Wijk bij Duurstede |
|
190 |
gemeente Nijmegen |
|
191 |
gemeente Nijmegen |
|
192 |
gemeente Nijmegen |
|
193 |
gemeente Nijmegen |
|
194 |
gemeente Nijmegen |
|
195 |
gemeente Nijmegen |
|
196 |
gemeente Nijmegen |
|
197 |
gemeente Nijmegen |
|
198 |
gemeente Nijmegen |
|
199 |
gemeente Nijmegen |
|
pagina |
bron |
|
200 |
gemeente Nijmegen |
|
201 |
gemeente Nijmegen |
|
202 |
gemeente Nijmegen |
|
203 |
gemeente Nijmegen |
|
204 |
gemeente Nijmegen |
|
205 |
gemeente Nijmegen |
|
206 |
gemeente Nijmegen |
|
207 |
gemeente Nijmegen |
|
208 |
gemeente Tilburg |
|
209 |
gemeente Tilburg |
|
210 |
gemeente Tilburg |
|
211 |
gemeente Tilburg |
|
212 |
gemeente Tilburg |
|
213 |
gemeente Tilburg |
|
214 |
gemeente Tilburg |
|
215 |
gemeente Tilburg |
|
216 |
gemeente Tilburg |
|
217 |
gemeente Tilburg |
|
218 |
gemeente Tilburg |
|
219 |
gemeente Tilburg |
|
220 |
gemeente Tilburg |
|
221 |
gemeente Tilburg |
|
222 |
gemeente Tilburg |
|
223 |
gemeente Tilburg |
|
224 |
gemeente Nijmegen |
|
225 |
gemeente Nijmegen |
|
226-227 |
Bomenstichting |
|
228-230 |
gemeente Wijk bij Duurstede |
Ondertekening
Ziet u een fout in deze regeling?
Bent u van mening dat de inhoud niet juist is? Neem dan contact op met de organisatie die de regelgeving heeft gepubliceerd. Deze organisatie is namelijk zelf verantwoordelijk voor de inhoud van de regelgeving. De naam van de organisatie ziet u bovenaan de regelgeving. De contactgegevens van de organisatie kunt u hier opzoeken: organisaties.overheid.nl.
Werkt de website of een link niet goed? Stuur dan een e-mail naar regelgeving@overheid.nl
